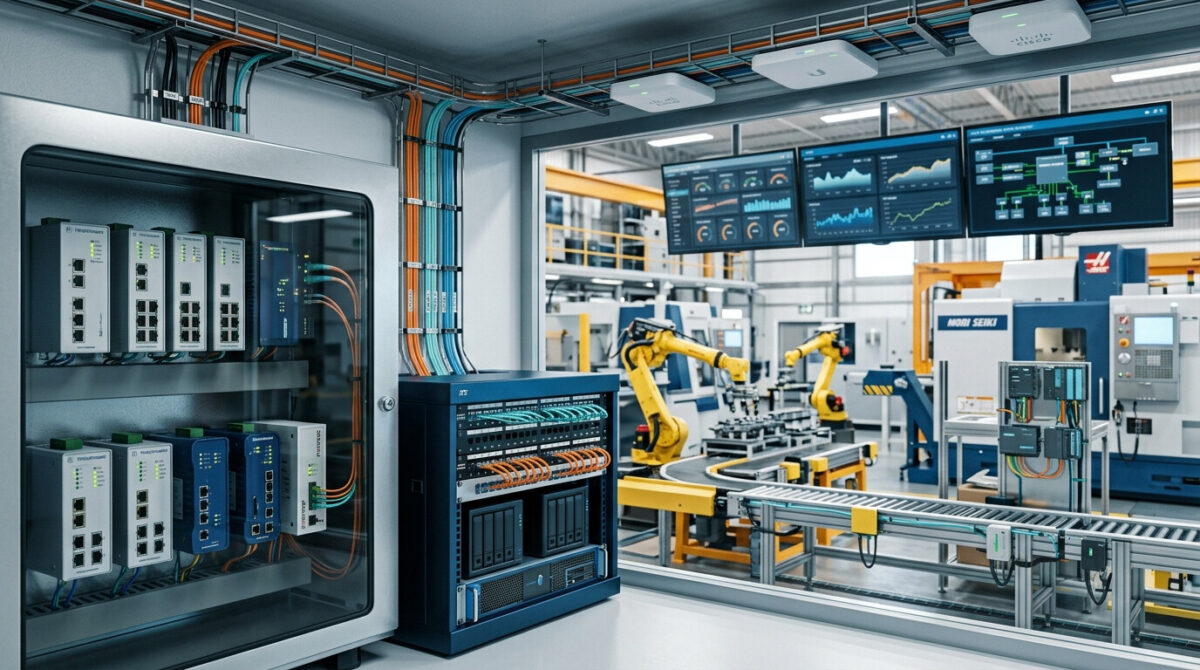

شبکه در کارخانه هوشمند | چه زیرساختی نیاز دارید؟
- سوییچهای صنعتی مقاوم: استفاده از تجهیزات شبکه با استاندارد IP بالا، مقاوم در برابر لرزش و دمای شدید.
- ارتباطات بیسیم نوین: بهرهگیری ترکیبی از شبکههای Wi-Fi 6 و 5G خصوصی (Private 5G).
- تضمین زمانبندی (TSN): استفاده از فناوری شبکهسازی حساس به زمان برای ارسال قطعی و بدون تاخیر دادهها.
- افزونگی (Redundancy): پیادهسازی توپولوژیهای حلقوی برای رساندن زمان بازیابی شبکه به صفر میلیثانیه.
- کابلکشی ساختیافته: استفاده از فیبر نوری و کابلهای شیلددار صنعتی (SFTP) برای مقابله با نویز.
مفهوم «کارخانه هوشمند» یا Smart Factory دیگر یک رویا در فیلمهای علمیتخیلی نیست، بلکه واقعیتی است که بقای صنایع تولیدی در گرو پیادهسازی آن است. در قلب این تحول دیجیتال، ماشینآلاتی قرار دارند که با یکدیگر صحبت میکنند، سیستمهای هوش مصنوعی که کیفیت را در لحظه میسنجند، و رباتهای خودرانی (AGV) که قطعات را در سالنها جابهجا میکنند.
در واقع، تمام این فناوریهای خیرهکننده بدون وجود یک سیستم عصبی قدرتمند، یعنی زیرساخت شبکه، کاملاً فلج و بیفایده خواهند بود. شبکهای که قرار است جریان خون (دادهها) را در رگهای کارخانه به گردش درآورد، نمیتواند همان شبکهای باشد که در یک ساختمان اداری استفاده میشود.
طراحی و پیادهسازی شبکه برای محیطهای صنعتی و خشن، نیازمند درک عمیقی از الزامات تولید است. قطعی شبکه در یک اداره ممکن است تنها باعث تاخیر در ارسال چند ایمیل شود، اما در یک کارخانه هوشمند، حتی چند ثانیه قطعی میتواند به معنای توقف خط تولید، هدر رفتن مواد اولیه گرانقیمت یا بروز حوادث جانی باشد.
بنابراین، زیرساخت شبکه در صنعت نسل چهارم باید دارای ویژگیهای ذاتی نظیر تابآوری بالا، تاخیر بسیار پایین، امنیت چندلایه و قابلیت توسعهپذیری باشد. در این مقاله به بررسی دقیق تجهیزات، استانداردها و زیرساختهای ضروری برای هوشمندسازی یک کارخانه میپردازیم.
ستون فقرات ارتباطی؛ از سوییچهای صنعتی تا کابلکشی استاندارد
چالشهای محیط فیزیکی و سوییچهای صنعتی
اولین گام برای ایجاد یک کارخانه هوشمند، داشتن یک بستر فیزیکی بینقص است. محیط کف کارخانه (Shop Floor) پر از چالشهای فیزیکی است؛ از نویزهای شدید الکترومغناطیسی (EMI) ناشی از موتورهای قدرتمند گرفته تا گرد و غبار، رطوبت، مواد شیمیایی و لرزشهای دائمی. در چنین فضایی تجهیزات معمولی به سرعت از کار میافتند.
به همین دلیل، استفاده از سوییچهای اترنت تجاری (Commercial Switches) یک اشتباه استراتژیک است. سوییچهای صنعتی (Industrial Ethernet Switches) با بدنه فلزی مقاوم، قابلیت نصب روی ریلهای DIN، و بدون نیاز به فن خنککننده طراحی میشوند تا در بازه دمایی منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد به طور مداوم کار کنند.
اهمیت کابلکشی ضد نویز و فیبر نوری
علاوه بر این، موضوع کابلکشی نیازمند دقت ویژهای است. در محیطهای صنعتی، کابلهای مسی (مانند Cat6 یا Cat6A) باید از نوع شیلددار و فویلدار (SFTP) با روکشهای مقاوم در برابر روغن و حرارت باشند تا از تداخل سیگنال به طور کامل جلوگیری کنند.
برای فواصل بیش از ۱۰۰ متر بین سالنهای تولید یا ارتباط به دیتاسنتر مرکزی کارخانه، استفاده از کابلهای فیبر نوری الزامی است. فیبر نوری نه تنها پهنای باند بسیار بالایی (۱۰ تا ۱۰۰ گیگابیت بر ثانیه) فراهم میکند، بلکه ذاتاً در برابر هرگونه نویز الکترومغناطیسی مصون است.
انقلاب بیسیم در خط تولید؛ جدال Wi-Fi 6 و 5G خصوصی
اگرچه زیرساخت کابلی برای اتصال تجهیزات ثابت و سرورها ایدهآل است، اما ماهیت یک کارخانه هوشمند با «تحرک» گره خورده است. رباتهای متحرک خودران (AMR)، تبلتهای در دست اپراتورها و لیفتراکهای هوشمند، همگی به یک بستر ارتباطی بیسیم فوقسریع و پایدار نیاز دارند.
کاربرد Wi-Fi 6 در فضاهای سرپوشیده
فناوری Wi-Fi 6 با بهرهگیری از ویژگیهایی مانند OFDMA و BSS Coloring میتواند تعداد بسیار زیادی از سنسورهای اینترنت اشیاء (IoT) را در یک سالن سرپوشیده با تاخیر کم مدیریت کند. این استاندارد برای محیطهای داخلی و پرتراکم به شدت مقرونبهصرفه و کارآمد است.
پوششدهی گسترده با 5G خصوصی
از سوی دیگر، اگر کارخانه شما دارای محوطههای باز وسیع است (مانند صنایع پتروشیمی یا فولاد)، 5G خصوصی انتخاب بیرقیبی است. این شبکهها علاوه بر پوششدهی کیلومتری، امکان تفکیک شبکه (Network Slicing) را فراهم میکنند تا ترافیک حیاتی یک ماشین خودران هرگز تحت تاثیر سایر ترافیکها قرار نگیرد.
پروتکلهای زمانحساس (TSN)؛ کلید طلایی همگامسازی ماشینآلات
چرا تاخیر در شبکه صنعتی خطرناک است؟
در اتوماسیون صنعتی مدرن، مفاهیمی به نام «قطعیت» (Determinism) و «تاخیر» (Latency) نقش مرگ و زندگی را ایفا میکنند. شبکههای اترنت استاندارد بر اساس تلاش برای بهترین تحویل (Best Effort) کار میکنند؛ یعنی ممکن است یک بسته داده با چند میلیثانیه تاخیر برسد.
این تاخیر برای لود شدن یک وبسایت بیاهمیت است، اما زمانی که دو بازوی رباتیک با سرعت بالا در حال جوشکاری یک قطعه خودرو هستند، تاخیر یک میلیثانیهای میتواند به برخورد فیزیکی و تخریب خط تولید منجر شود.
استاندارد TSN و محاسبه دسترسپذیری
برای حل این مشکل، زیرساخت شبکه کارخانه باید از استانداردهای شبکهسازی حساس به زمان (TSN) پشتیبانی کند. فناوری TSN ساعت تمام سوییچها را با دقتی در حد نانوثانیه همگامسازی کرده و با ایجاد تایماسلاتهای اختصاصی، رسیدن قطعی دادهها را تضمین میکند.
برای سنجش قابلیت اطمینان چنین زیرساختهایی، از فرمول دسترسیپذیری سیستم استفاده میشود که در آن MTBF (میانگین زمان بین خرابیها) و MTTR (میانگین زمان تعمیر) نقش محوری دارند:
$$A = \left( \frac{MTBF}{MTBF + MTTR} \right) \times 100$$
برای رساندن این عدد به ۹۹.۹۹۹٪ (پنج نه)، شبکه باید به گونهای طراحی شود که علاوه بر کاهش احتمال خرابی، زمان بازیابی در صورت بروز قطعی به کسری از ثانیه برسد.
جدول مقایسهای: شبکههای سنتی در برابر شبکههای کارخانه هوشمند
تغییر پارادایم از شبکههای سنتی و جزیرهای به یک شبکه همگرا و هوشمند، تحولی بنیادی در تمام لایههای زیرساخت ایجاد میکند. در جدول زیر این تفاوتهای کلیدی را بررسی کردهایم:
| ویژگی شبکه | شبکه در کارخانه سنتی (Legacy) | شبکه در کارخانه هوشمند (Industry 4.0) |
|---|---|---|
| معماری و یکپارچگی | جزیرهای و کاملاً جدا از شبکه IT | همگرا (IT/OT Convergence) با مرزهای امن |
| توپولوژی غالب | خطی (Daisy Chain) یا درختی ساده | حلقوی افزونه (Redundant Ring) یا مش |
| پروتکلهای ارتباطی | سریال (RS-485/232)، فیلدباسهای سنتی | اترنت صنعتی، OPC UA، MQTT و TSN |
| زیرساخت بیسیم | محدود، با استفاده از Wi-Fi 4/5 | گسترده، متکی بر Wi-Fi 6/6E و 5G خصوصی |
| پهنای باند خطوط اصلی | معمولاً ۱۰ تا ۱۰۰ مگابیت بر ثانیه | ۱ تا ۱۰ گیگابیت بر ثانیه (و قابلیت ارتقاء) |
| امنیت و کنترل دسترسی | مبتنی بر ایزوله بودن فیزیکی (Air-Gapped) | معماری Zero Trust و فایروالهای صنعتی |
تحلیل اختصاصی آلفاتک: افزونگی و تابآوری در شبکههای حیاتی
تیم مهندسی شبکه در آلفاتک بر این باور است که خرید تجهیزات گرانقیمت به تنهایی تضمینکننده یک شبکه صنعتی پایدار نیست؛ بلکه «معماری تابآور» حرف اول را میزند. به عنوان مثال، اگر یکی از کابلهای اصلی شبکه توسط لیفتراک قطع شود یا یک سوییچ بسوزد، شبکه باید بدون از دست دادن حتی یک پکت داده به مسیر جایگزین سوئیچ کند.
در شبکههای اداری، پروتکلهایی مانند STP ممکن است چند ثانیه برای همگرایی مجدد زمان نیاز داشته باشند که این مقدار برای یک کارخانه هوشمند یک فاجعه است. به عبارت دیگر، طراحان زیرساخت صنعتی باید از پروتکلهای افزونگی پیشرفته نظیر PRP یا HSR استفاده کنند.
این پروتکلهای پیشرفته میتوانند زمان بازیابی شبکه (Recovery Time) را دقیقاً به “صفر” میلیثانیه کاهش دهند. همچنین، طراحی دوگانه مسیرهای فیبر نوری و استفاده از منابع تغذیه دوگانه (Redundant Power Supply) از الزامات اولیه در هر پروژه استاندارد است.
