بررسی تخصصی سرور هوش مصنوعی ASRock Rack 8U8X-GNR2 SYN B200 (مجهز به ۸ گرافیک NVIDIA B200)
- نوع سرور: شاسی ۸ یونیت (8U) با طراحی ماژولار و خنککننده هوایی پیشرفته.
- توان پردازشی AI: مجهز به برد هشتگانه NVIDIA HGX B200 (معماری Blackwell).
- پردازنده مرکزی: دو عدد پردازنده Intel Xeon 6 (سری 6700P / 6500P) با پشتیبانی از رمهای ۸ کاناله.
- ظرفیت حافظه گرافیکی: بیش از ۱.۴ ترابایت حافظه فوقسریع HBM3e برای پردازش مدلهای زبانی بزرگ.
سرور ASRock Rack 8U8X-GNR2 SYN B200 یک ابررایانه جدید و قدرتمند در کلاس سازمانی است که برای پاسخگویی به سنگینترین پردازشهای هوش مصنوعی (AI) طراحی شده است. این سیستم با بهرهگیری از پردازندههای مدرن اینتل زئون ۶ و پلتفرم گرافیکی بیرقیب انویدیا بلکول (NVIDIA Blackwell)، مرزهای توان محاسباتی را جابجا کرده است.
این سرور صرفاً یک آپدیت ساده برای نسل قبلی (مدل 6U8X-EGS2 H200) نیست؛ بلکه ابعاد آن به ۸ یونیت افزایش یافته تا فضای کافی برای مهار حرارت و تامین انرژی سیلیکونهای جدید فراهم شود. در این مقاله به کالبدشکافی دقیق سختافزار این غول پردازشی میپردازیم.
جدول مشخصات فنی سرور
| ویژگی سختافزاری | مشخصات فنی |
|---|---|
| فرم فاکتور و ابعاد | رکمونت ۸ یونیت (8U Rackmount) – ابعاد 930 در 448 در 353.6 میلیمتر |
| پردازنده مرکزی (CPU) | دو سوکت E2 (LGA 4710)، پشتیبانی از پردازندههای Intel® Xeon® سری 6700P، 6500P و 6700E |
| پردازنده گرافیکی (GPU) | برد هشتگانه NVIDIA® HGX B200 8-GPU همراه با سوییچ NVIDIA® NVSwitch™ |
| حافظه رم (RAM) | ۳۲ اسلات (16+16) پیکربندی 2DPC، پشتیبانی از DDR5 RDIMM، RDIMM-3DS و MRDIMM |
| اسلاتهای توسعه (PCIe) | پشتیبانی از ۸ اسلات HHHL PCIe 5.0 x16 و ۲ اسلات FHHL PCIe 5.0 x16 (در پنل پشتی) |
| ذخیرهسازی (Storage) | ۸ درایو 2.5 اینچ NVMe (PCIe 5.0 x4) از طریق سوییچ PCIe ۲ درایو 2.5 اینچ NVMe از طریق پردازنده ۱ اسلات M.2 (PCIe 5.0 x2) داخلی |
| ارتباطات شبکه و مدیریت | ۲ پورت شبکه RJ45 (1GbE) مدل Intel® i350 ۱ پورت شبکه اختصاصی IPMI با کنترلر ASPEED AST2600 |
| سیستم خنککننده (Fans) | ۲۹ عدد فن 80×80 میلیمتر PWM به همراه ۴ عدد فن 40×40 میلیمتر PWM |
| منابع تغذیه (پاور) | پیکربندی افزونه 6+6 CRPS، ظرفیت هر ماژول ۳۰۰۰ وات، استاندارد 80-PLUS Titanium |
| مادربرد و معماری | مدل GNR2D32G-2L+ با معماری System on Chip (بدون PCH) و سوییچ PEX89104 |

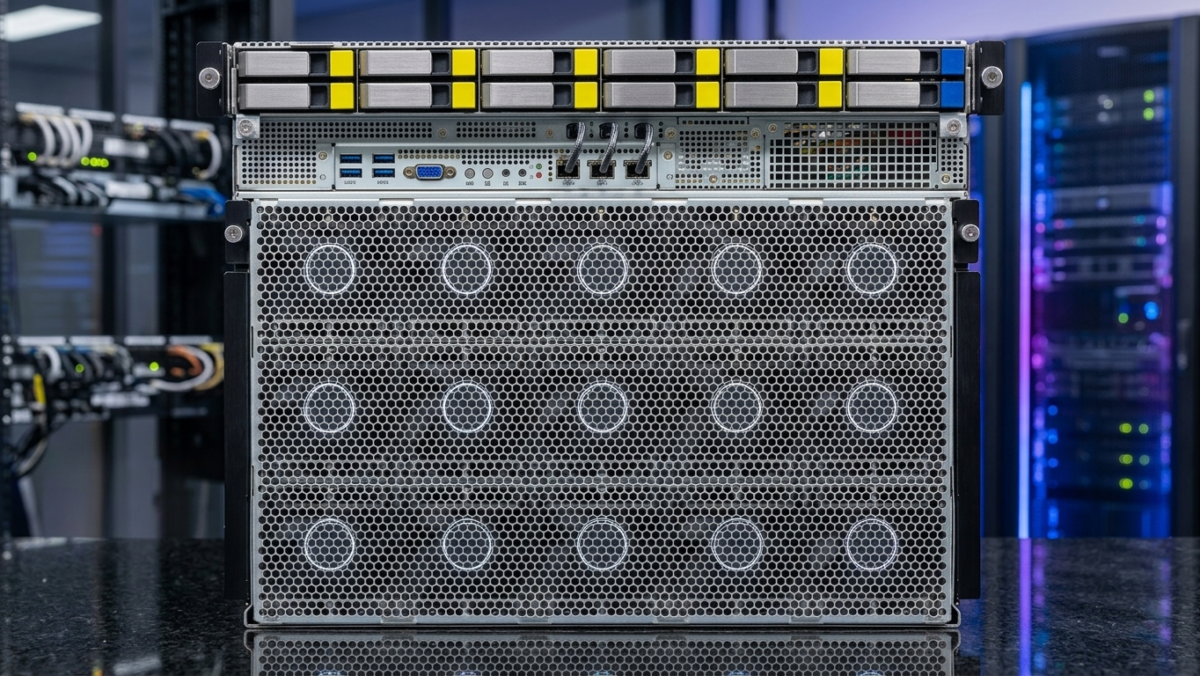

طراحی پنل جلویی و محفظه درایوها

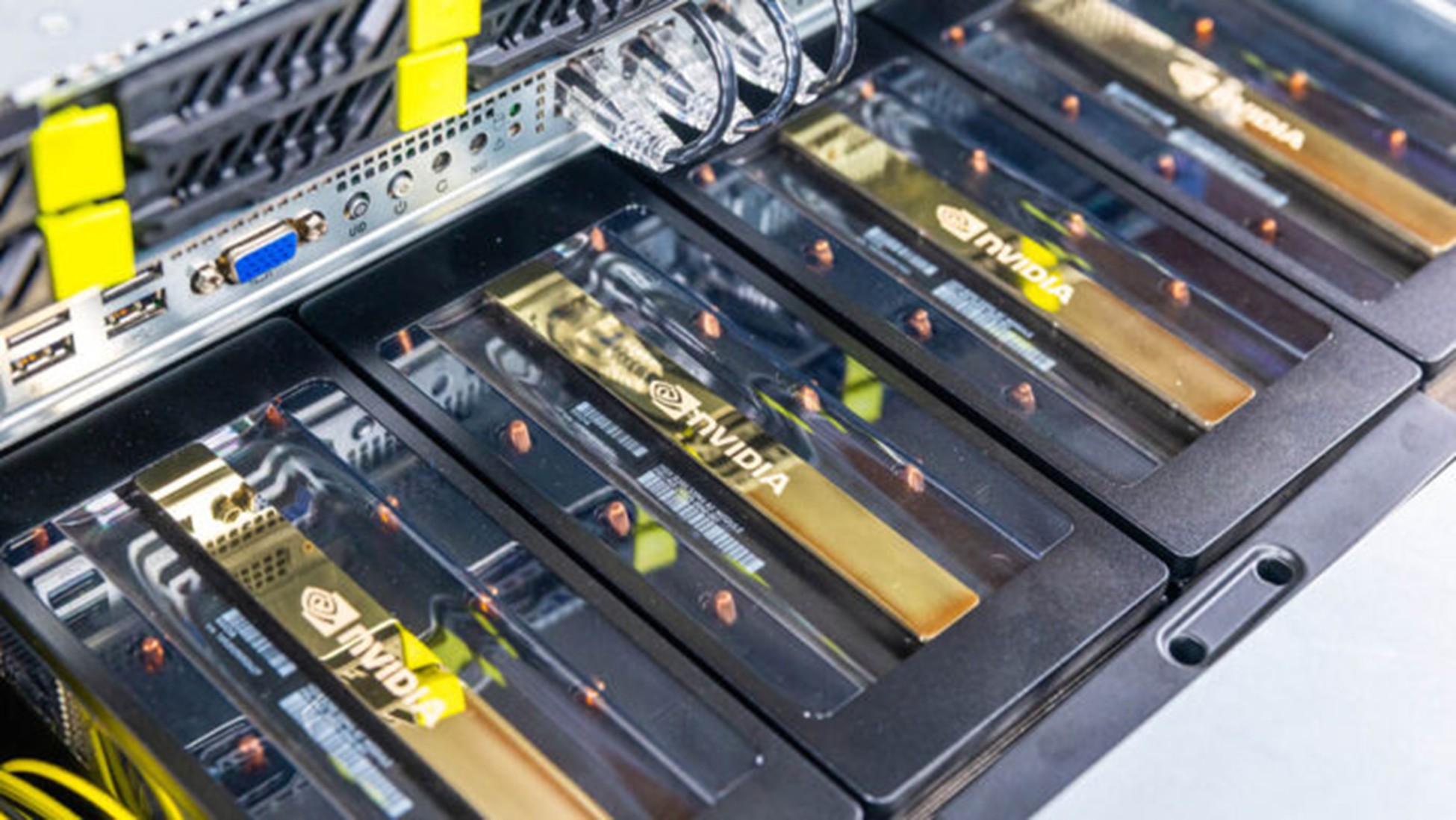

در نگاه اول، مهمترین تغییر این سرور ارتقای ابعاد آن به ۸ یونیت (8U) است. شرکت ASRock Rack به طور هوشمندانهای پلتفرم ۶ یونیتی نسل قبل را حفظ کرده و ۲ یونیت فضای اضافه را به سیستمهای تامین نیرو و خنککننده اختصاص داده است تا حرارت بالای گرافیکهای B200 را مهار کند.

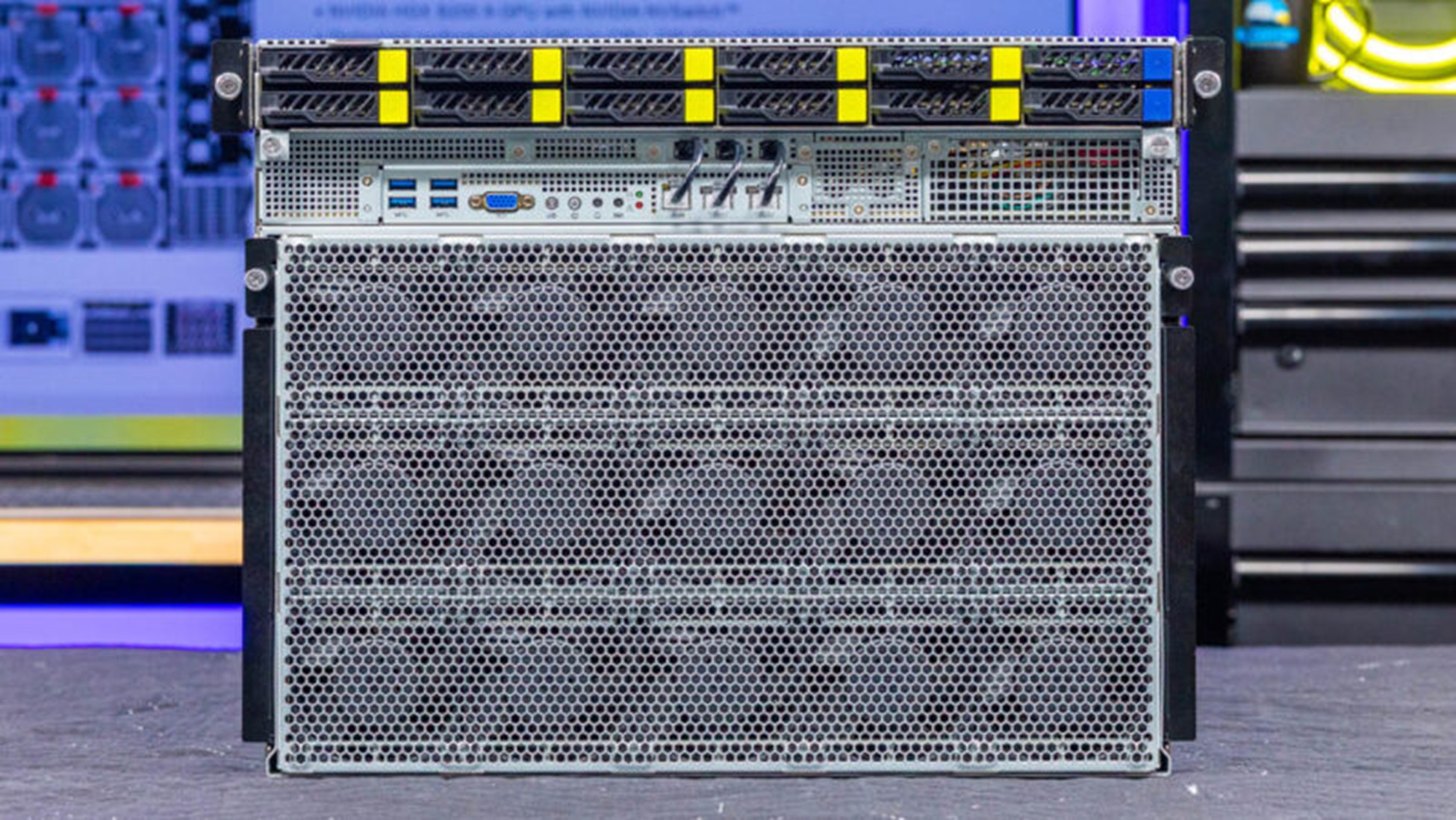

در بالاترین بخش پنل جلویی، محفظه درایوهای ذخیرهسازی قرار دارد. از مجموع ۱۲ درایو تعبیه شده، ۸ عدد مستقیماً به گرافیکها (GPU) اختصاص یافته و ۲ عدد برای بوت سیستم در نظر گرفته شدهاند. این طراحی دسترسی سریع به حافظهها را تضمین میکند.

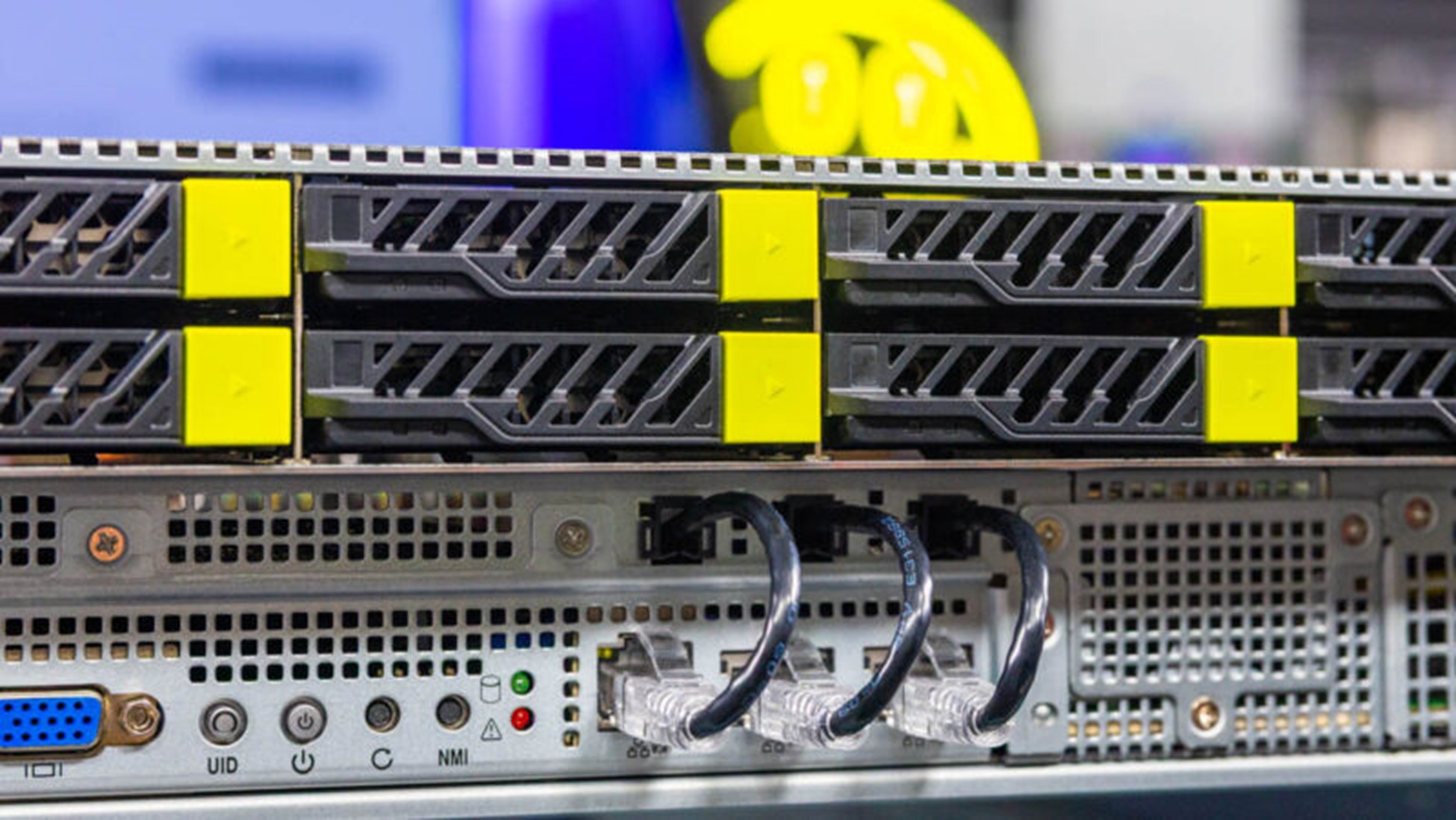

تمامی این ۱۰ درایو از نوع NVMe پرسرعت هستند. سینیهای درایو به گونهای طراحی شدهاند که برای تعویض آنها (Tool-less) نیازی به ابزار خاصی نیست.
نگاهی به سختافزار داخلی و پردازندهها

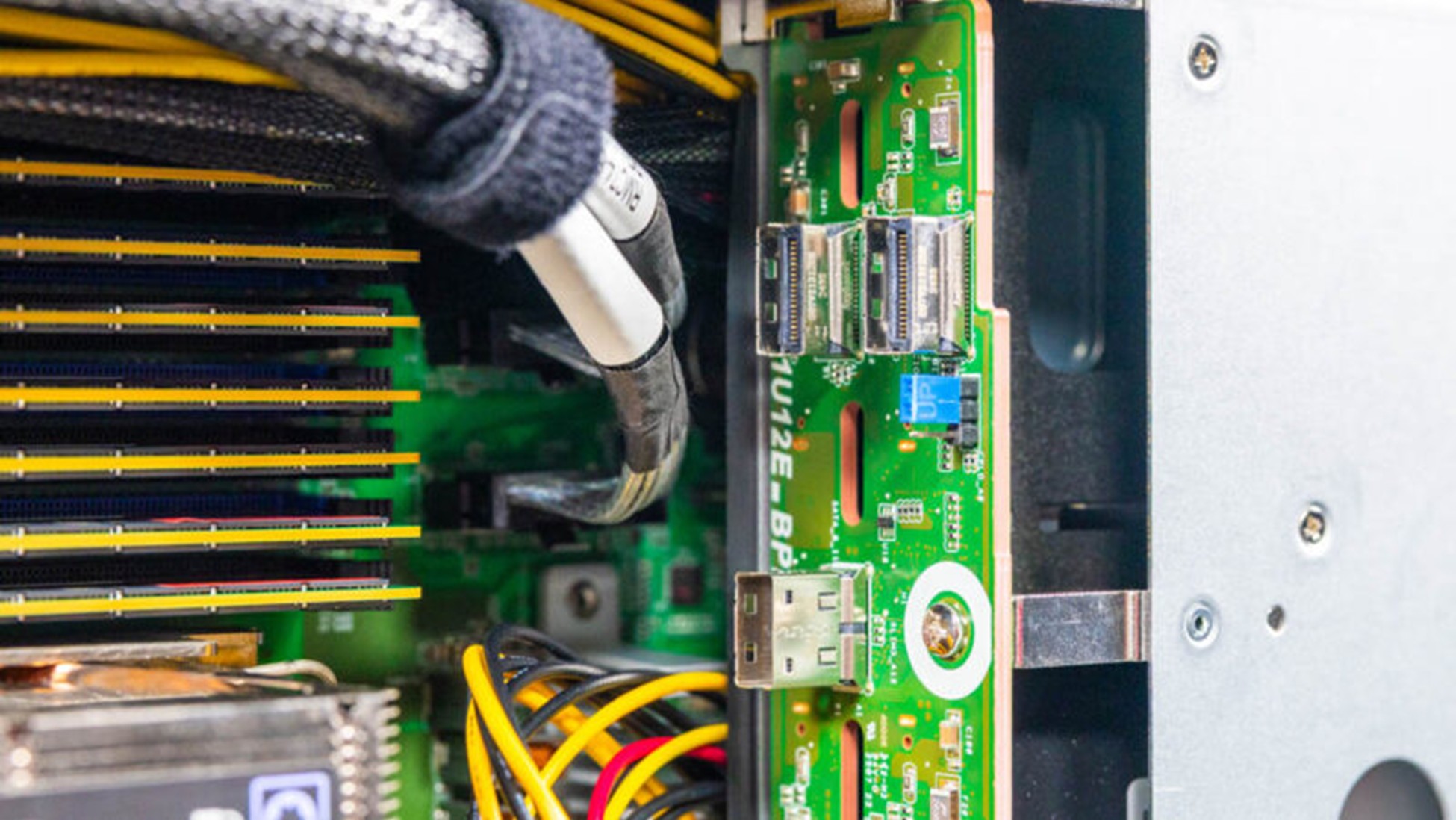

با برداشتن پنل رویی، با بکپلین (Backplane) حافظهها روبرو میشویم. یک تغییر معماری بسیار مهم در پلتفرم جدید اینتل (Xeon 6)، حذف کامل چیپست PCH است. به جای آن، شاهد استفاده از مسیرهای کابلی عظیم PCIe هستیم که قطعات را مستقیماً به یکدیگر متصل میکنند.

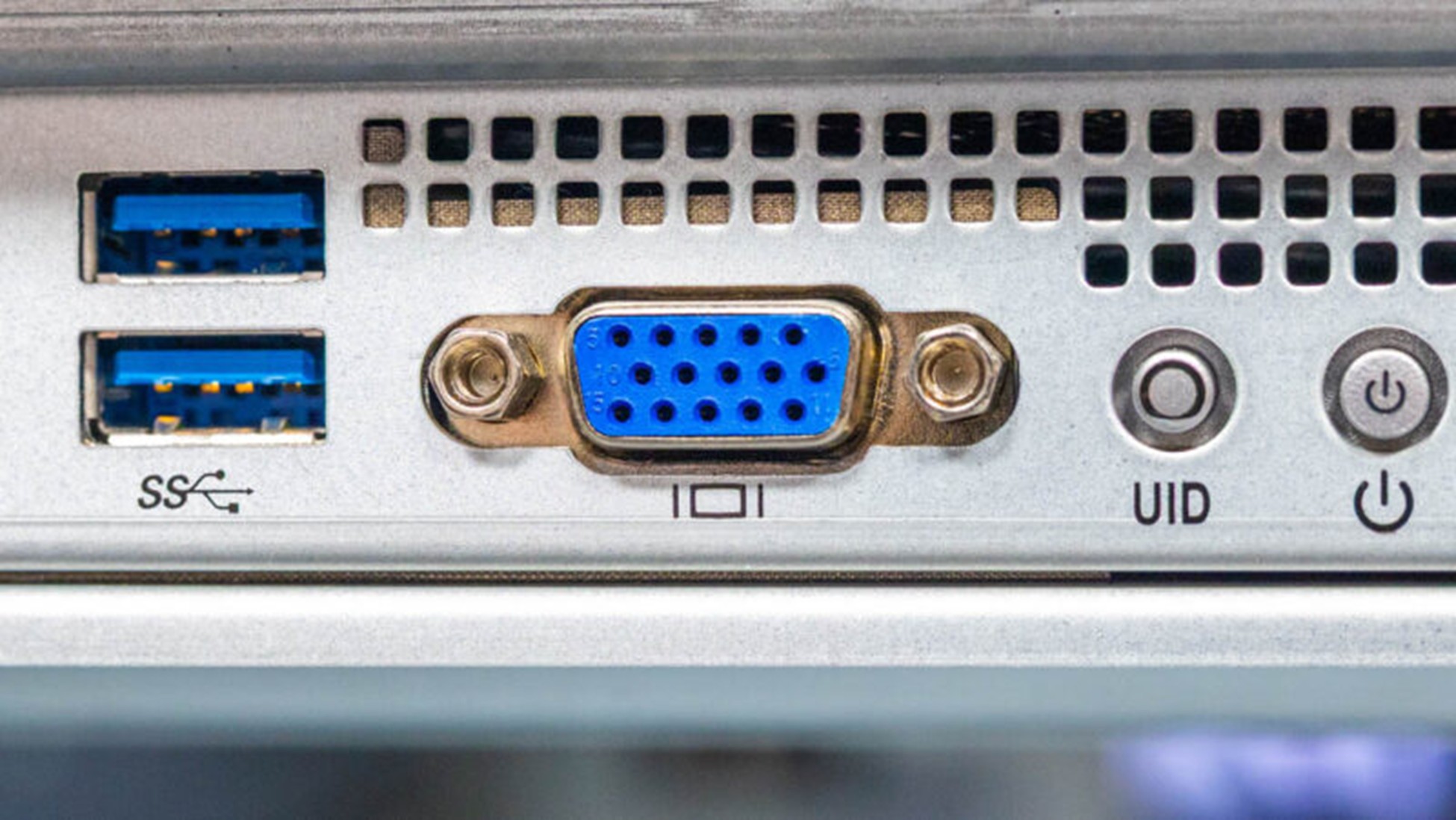

در بخش ارتباطات، ASRock Rack امکانات کاملی را در جلوی سرور فراهم کرده است. چهار پورت USB، یک پورت تصویر VGA و دکمههای پاور و LEDهای وضعیت در این بخش قرار دارند تا دسترسی محلی اپراتور به سرور به سادهترین شکل ممکن انجام شود.

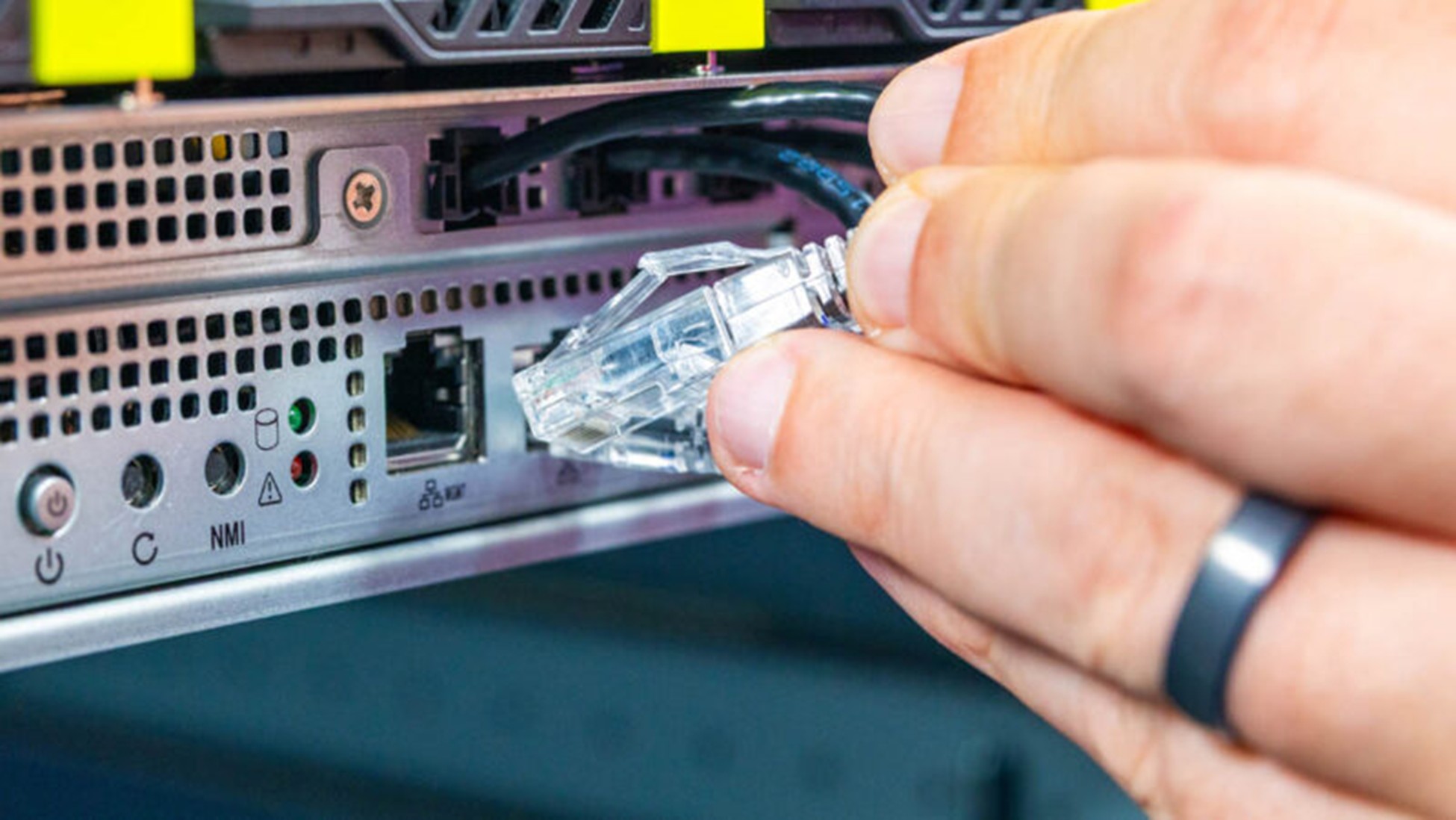

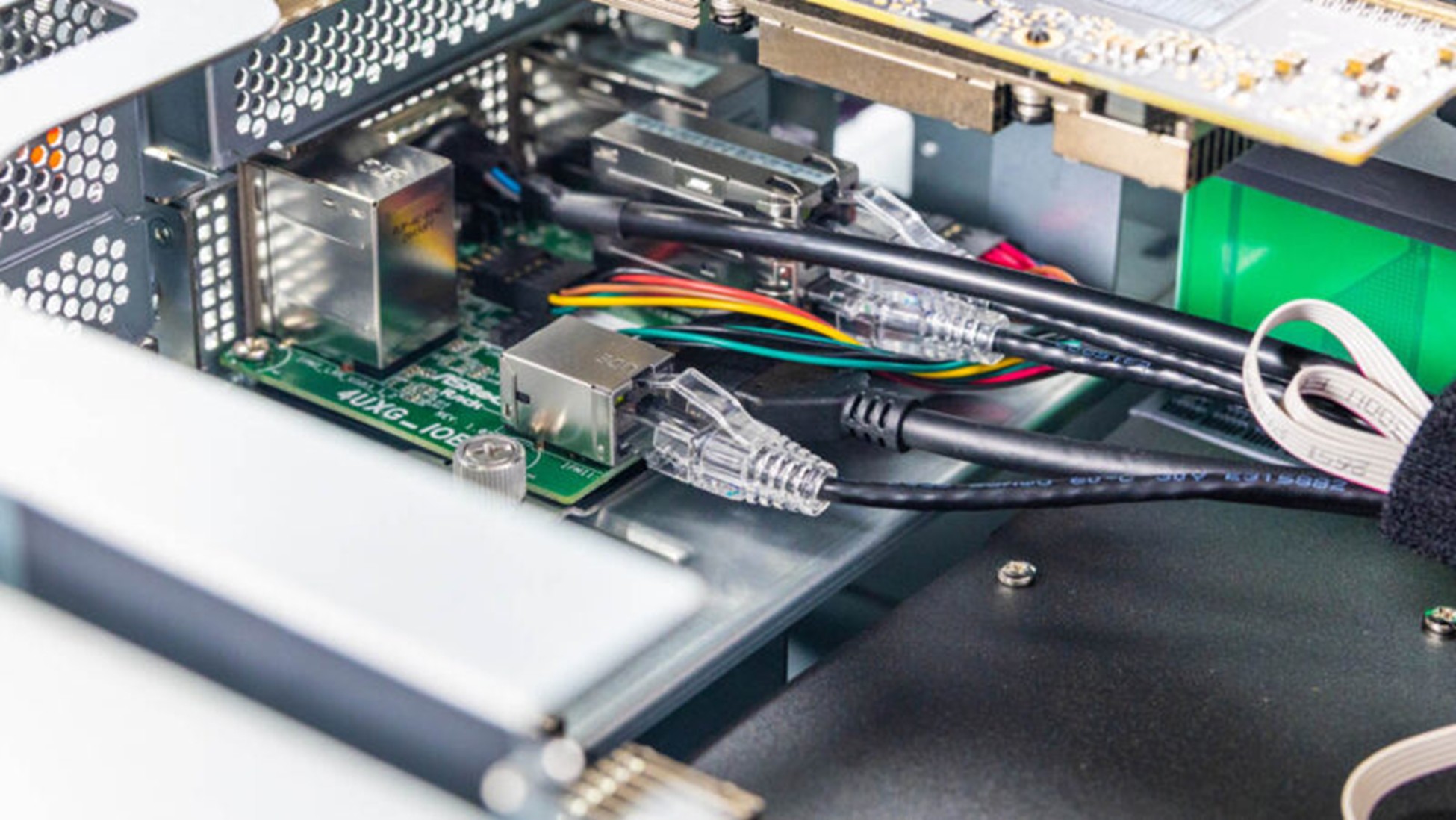

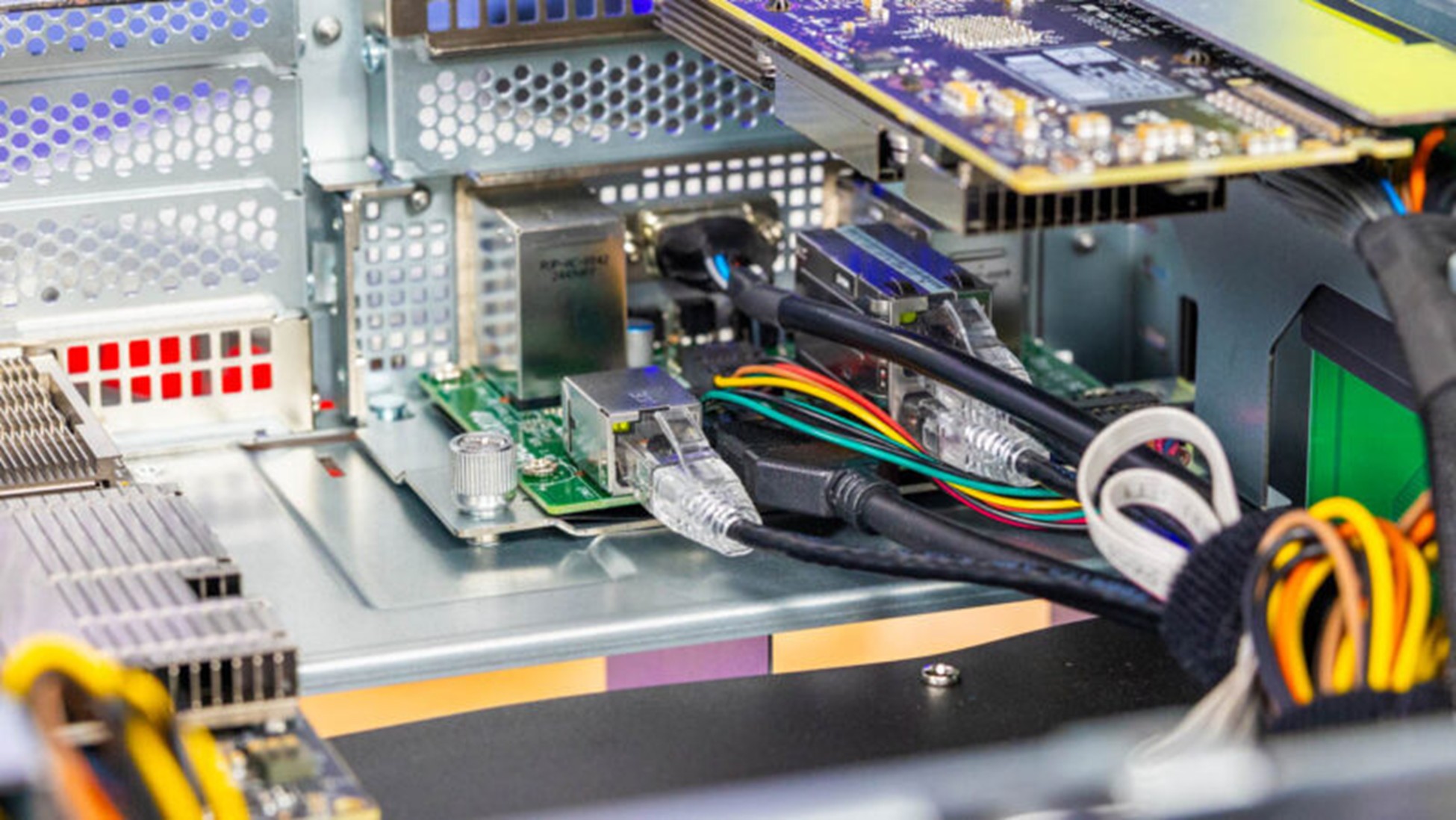

یکی از سنتهای جذاب مهندسی ASRock، انتقال پورتهای شبکه ۱ گیگابیتی (1GbE) و پورت مدیریت اختصاصی به جلوی دستگاه است. کابلهای اترنت از درون شاسی عبور کرده و این سیگنالها را در صورت نیاز به پشت سرور نیز منتقل میکنند.

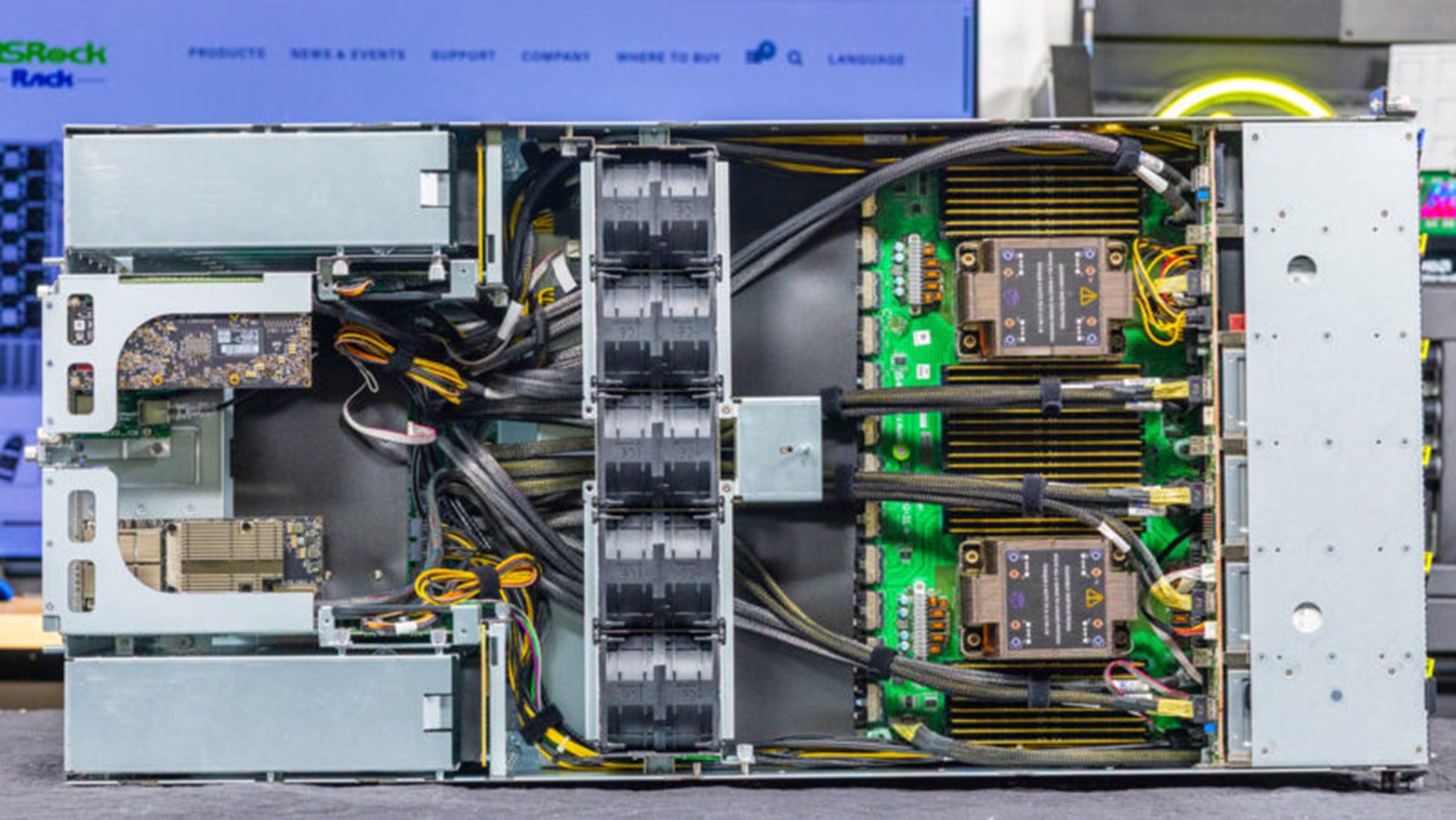

در نیمه بالایی سرور (که ساختاری شبیه به یک سرور استاندارد ۲ یونیت دارد)، دو پردازنده Intel Xeon 6 مستقر شدهاند. مزیت بزرگ این پردازندهها پشتیبانی از پیکربندی حافظه ۸ کاناله (2DPC) است که ۳۲ اسلات رم DDR5 را برای کاربر فراهم میکند. این یعنی میتوانید ترابایتها رم سیستم را با هزینه کمتر و بدون نیاز به ماژولهای فوقگرانقیمت تامین کنید.
کالبدشکافی ماژول کشویی NVIDIA HGX B200

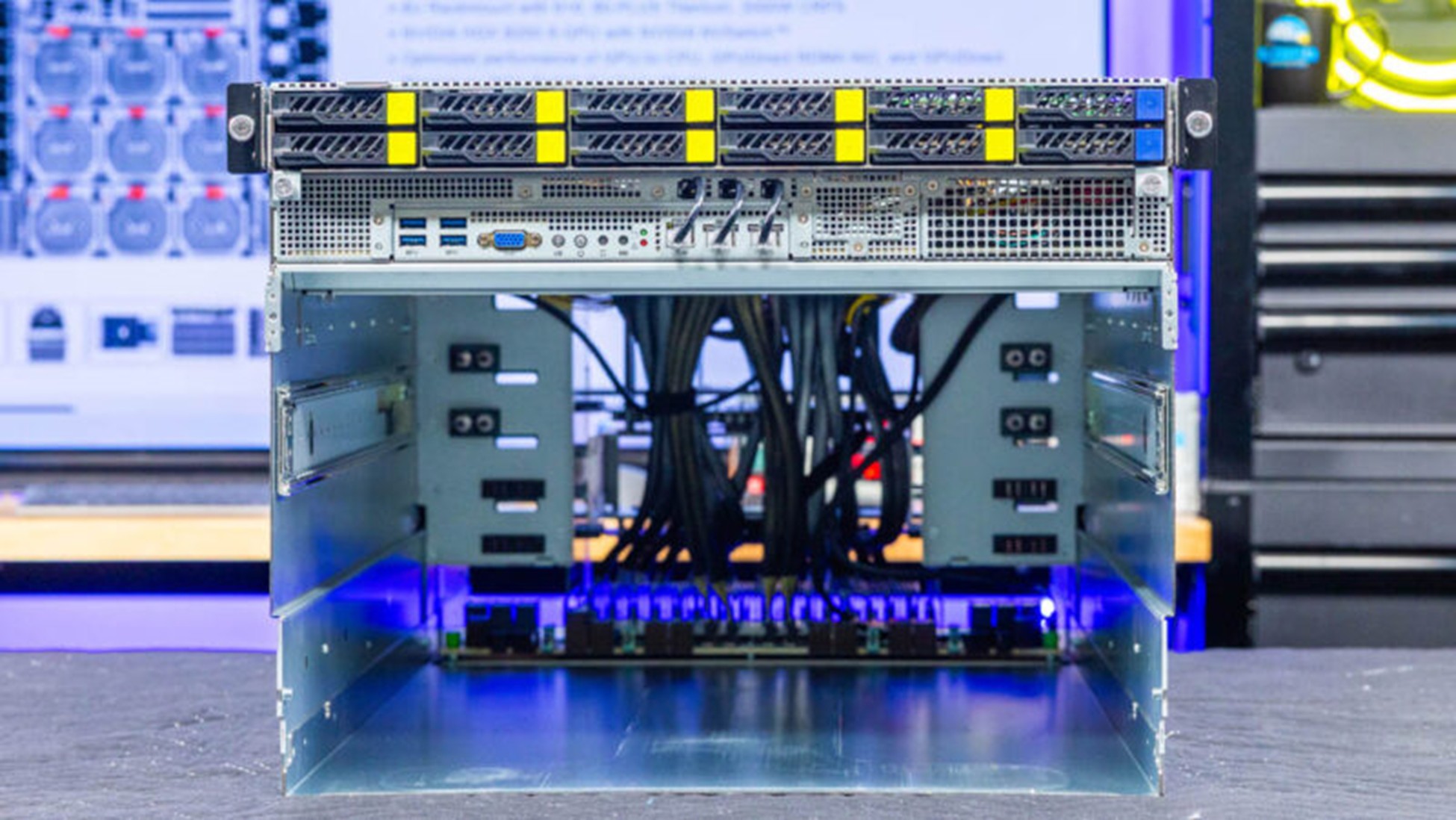

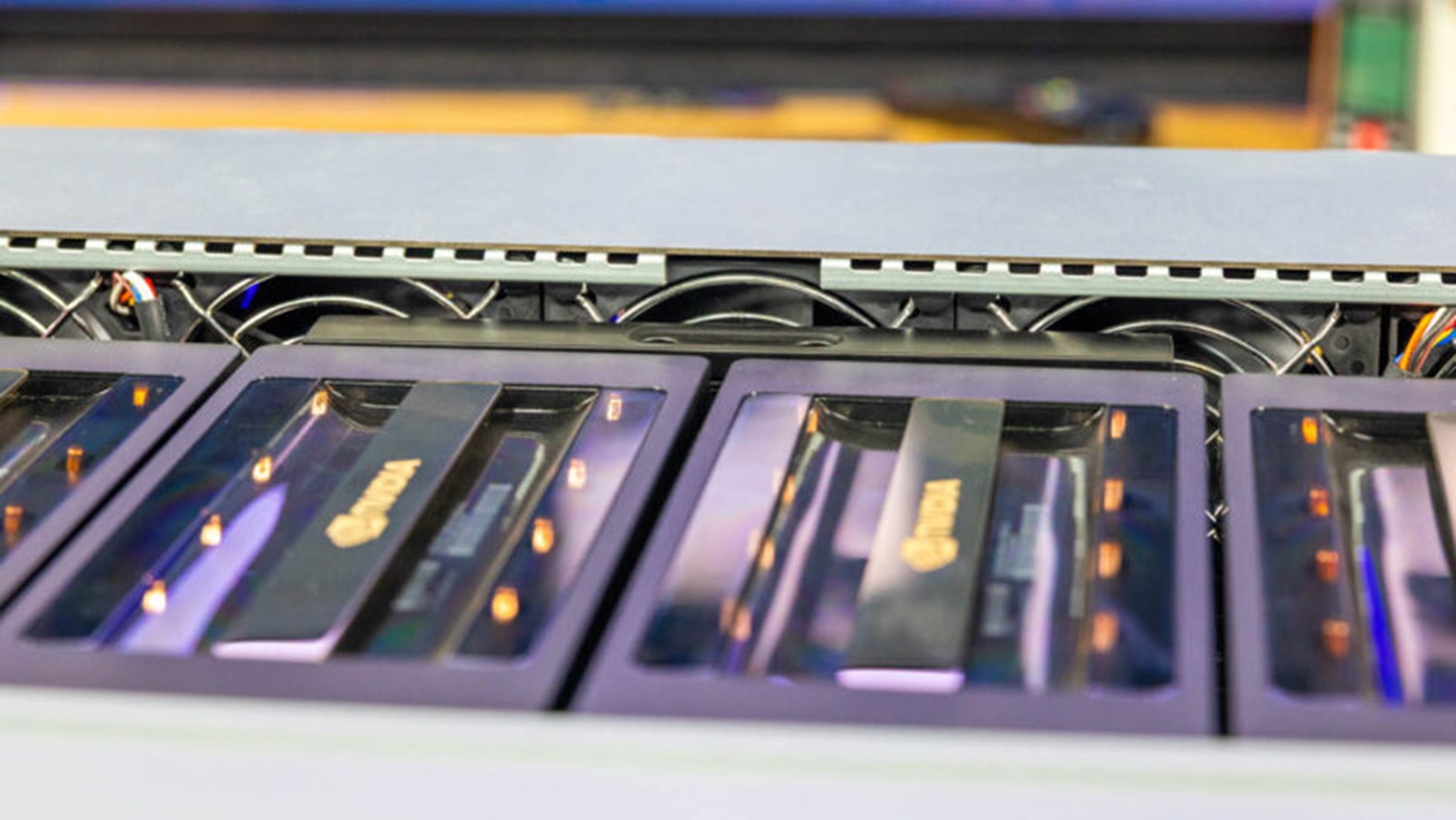

قلب تپنده و دلیل اصلی قیمت نجومی این سرور، سینی حاوی ۸ پردازنده گرافیکی NVIDIA HGX B200 است. یکی از شاهکارهای طراحی این سیستم، امکان خروج کامل این سینی به صورت کشویی از جلوی رک است. این یعنی برای سرویس قطعات، نیازی به خاموش کردن کل رک و بیرون کشیدن شاسی سنگین سرور نخواهید داشت.

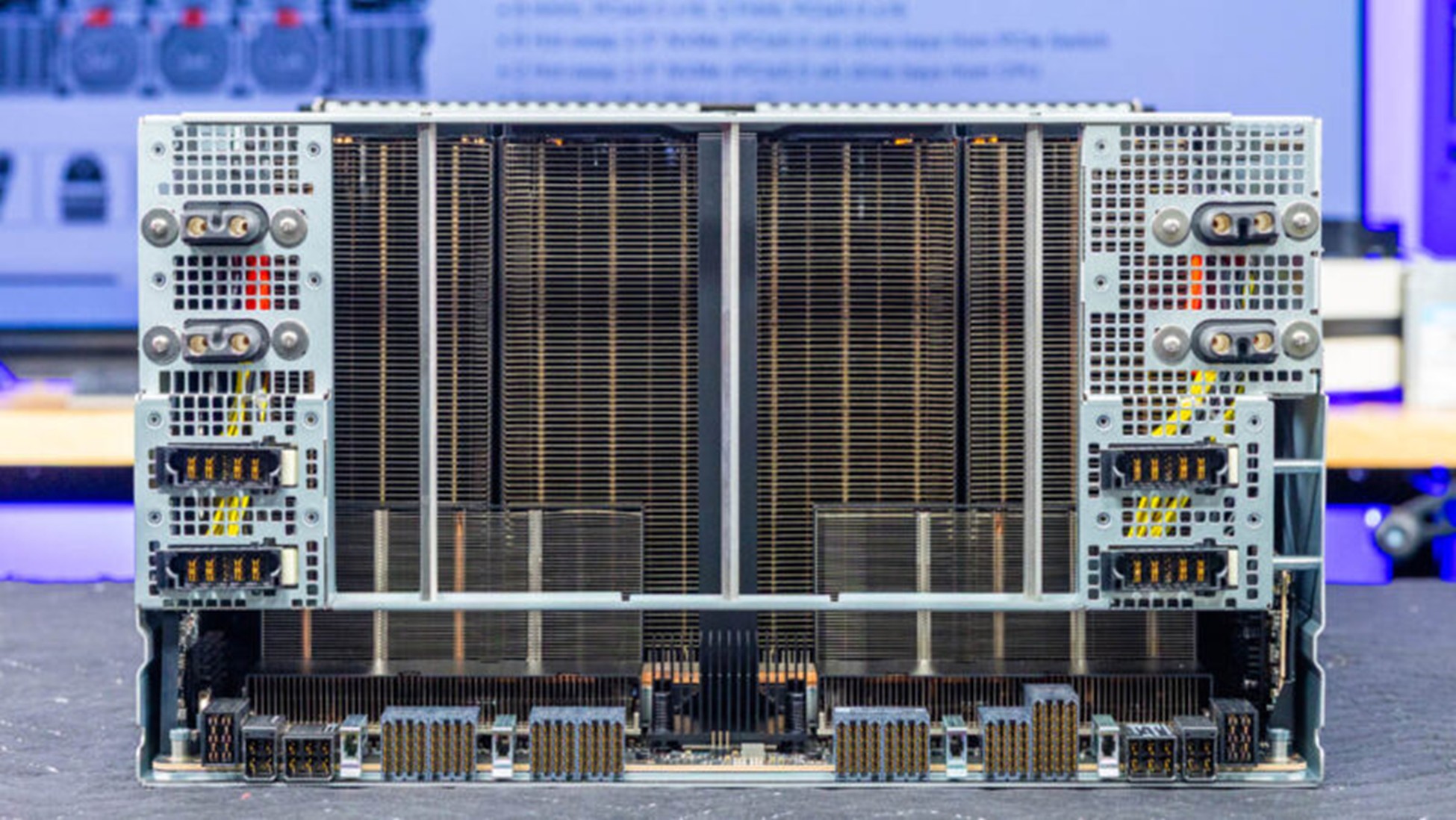

به دلیل حرارت خیرهکننده تراشههای بلکول (Blackwell)، ارتفاع این سینی نسبت به نسل H200 (که ۴ یونیت بود) به ۶ یونیت افزایش یافته است تا هیتسینکهای غولپیکر روی پردازندهها جای گیرند.

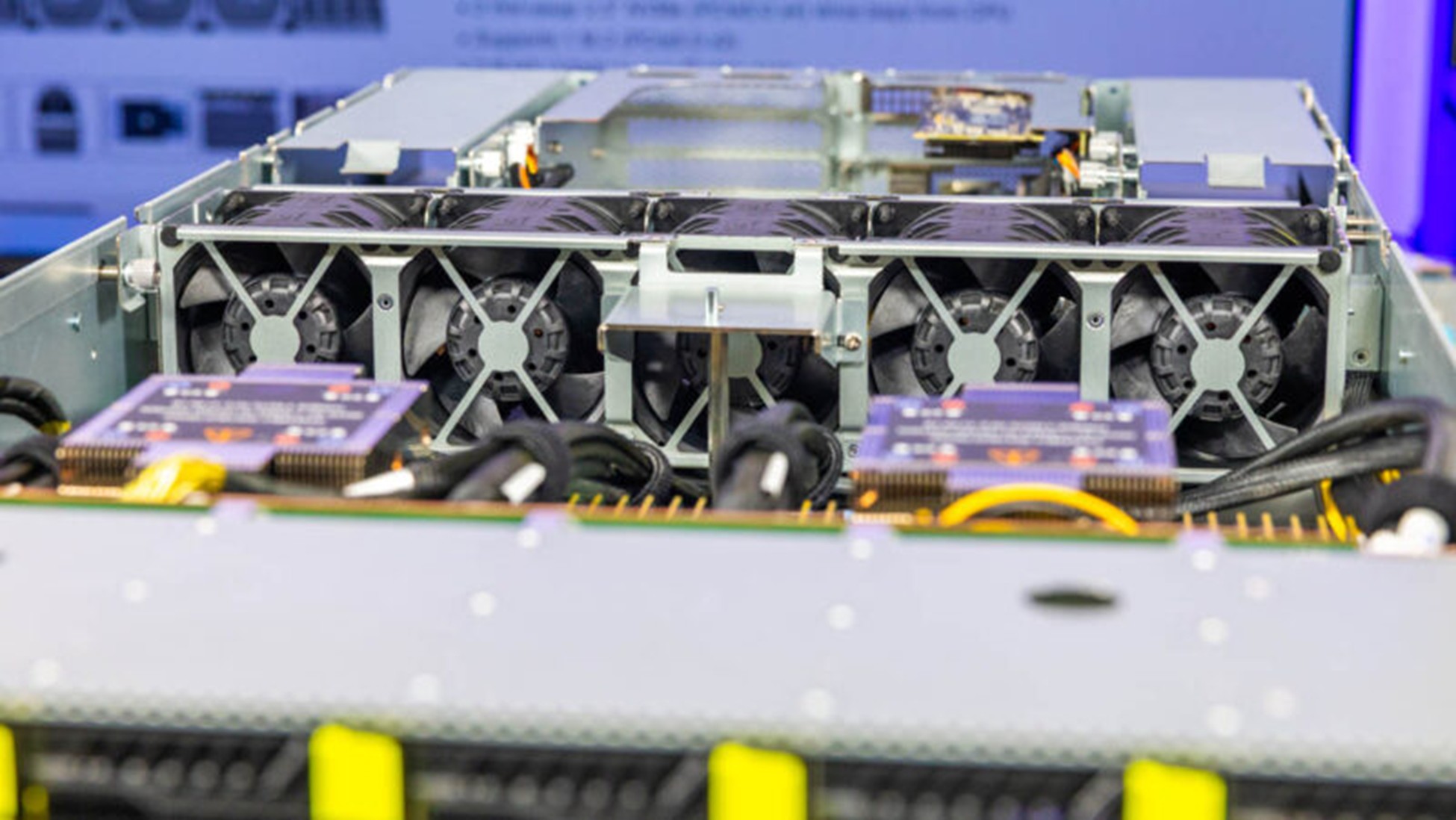

وظیفه خنکسازی این مجموعه بر عهده یک دیوار فن عظیم در جلوی سینی است. این فنها باید تراشههای گرافیکی و از همه مهمتر، سوییچهای پرسرعت NVIDIA NVLink را خنک نگه دارند تا ارتباط یکپارچه میان هر ۸ گرافیک بدون افت سرعت برقرار بماند.
پورتهای پشتی، شبکه پرسرعت و منبع تغذیه
پشت سرور دنیایی از اتصالات، فنها و منابع تغذیه است. در پنل پشتی تنها دو پورت USB تعبیه شده، در حالی که در جلو چهار پورت داشتیم. در این بخش همچنین شاهد مجموعهای عظیم از کابلهای MCIO هستیم که ارتباطی با پهنای باند خارقالعاده (۱۲۸ مسیر PCIe نسل ۵) را بین قطعات فراهم میکنند.

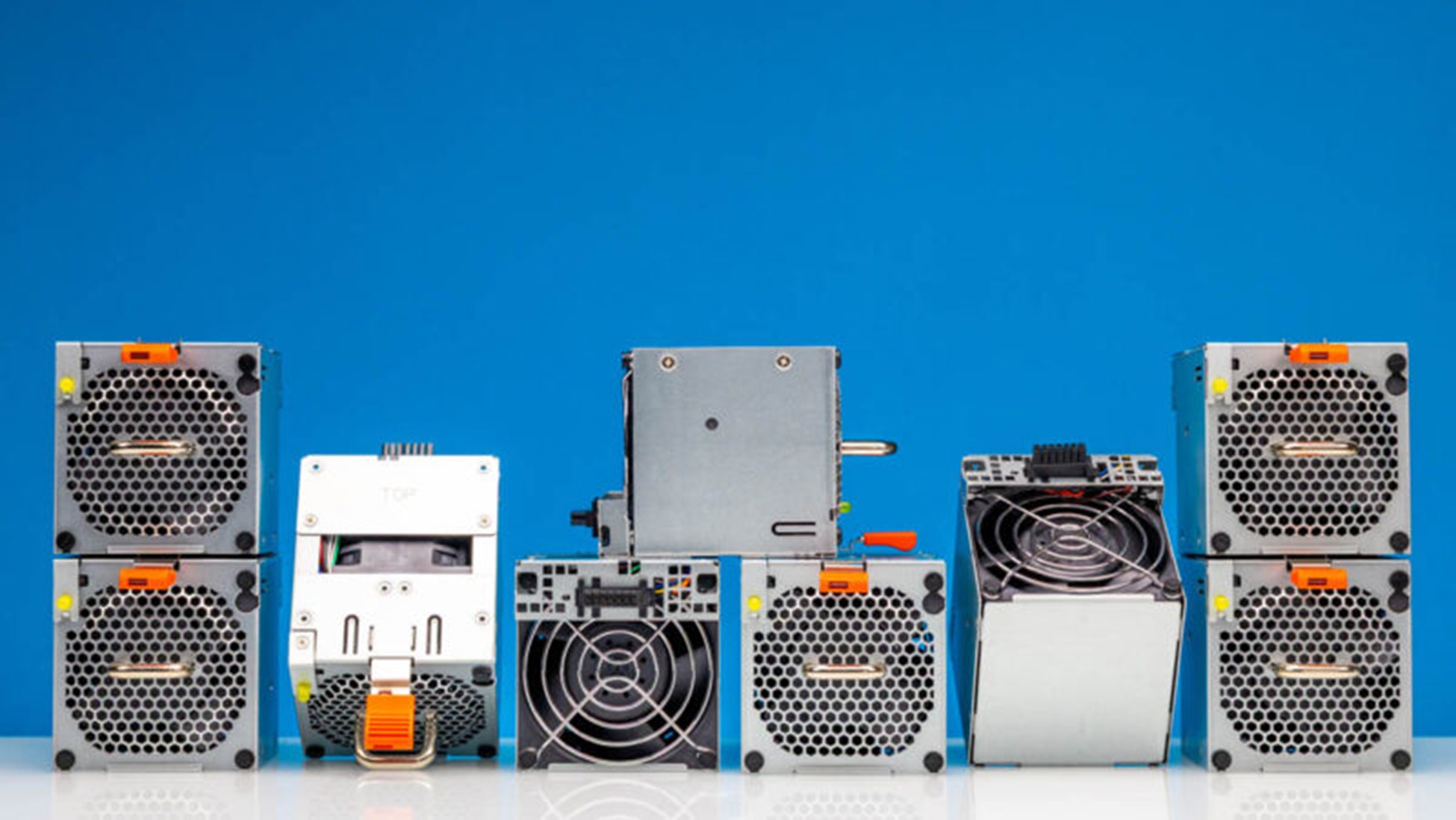

دفع حرارت در بخش پشتی توسط ماژولهای فن قدرتمند و از نوع Hot-Swap (قابلیت تعویض در زمان روشن بودن سرور) انجام میشود.

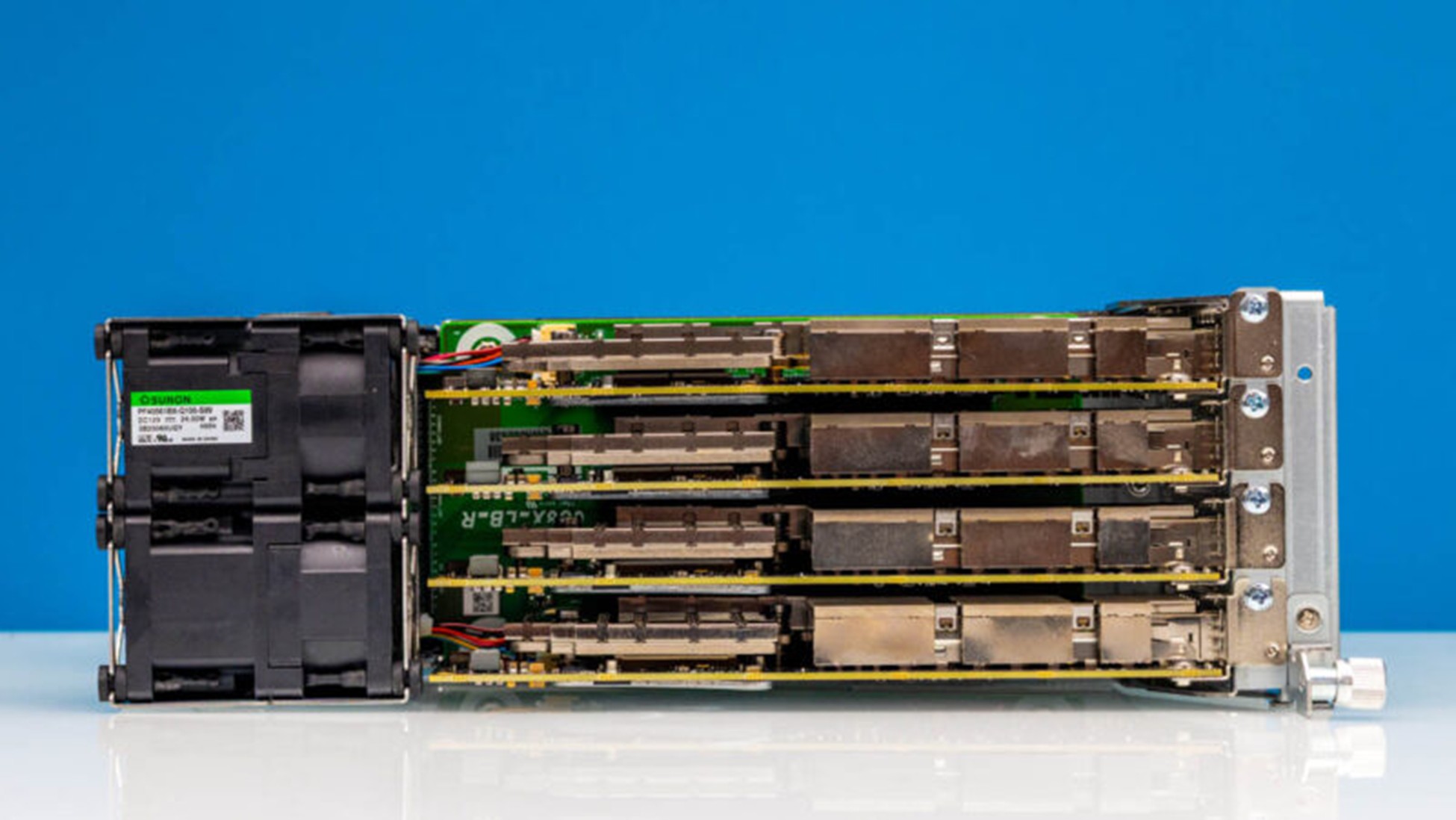

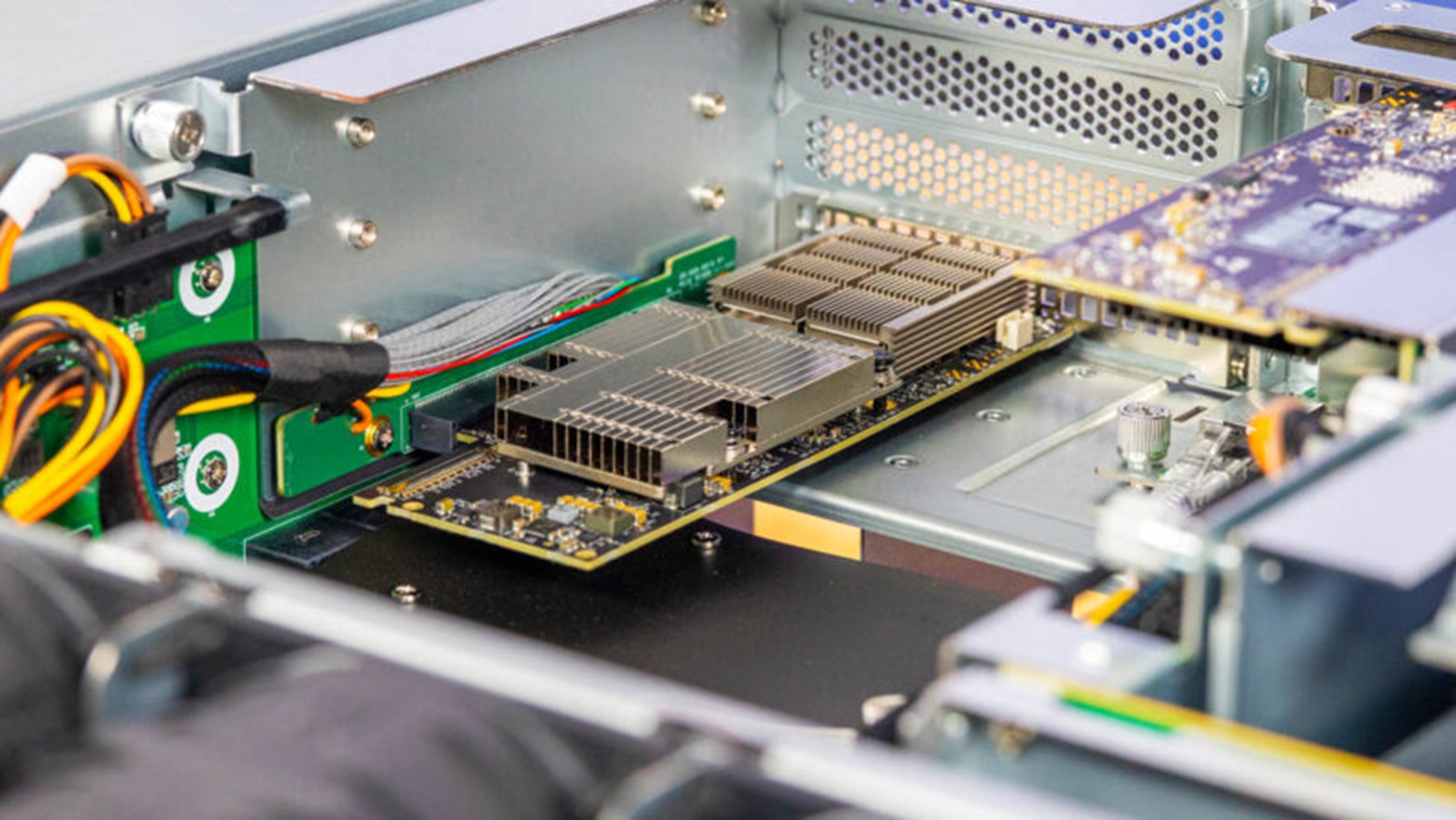

نکته کلیدی در کلاسترهای هوش مصنوعی، شبکه ارتباطی است. این سرور مجهز به سینیهای اختصاصی حاوی کارتهای شبکه NVIDIA ConnectX-7 است. هر پردازنده گرافیکی به طور مستقل از پهنای باند ۴۰۰ گیگابیت بر ثانیه (400Gbps) برای ارتباطات خارجی بهره میبرد!
تامین برق این مجموعه هیولاوار، بر عهده ۱۲ منبع تغذیه (پاور) ۳۰۰۰ واتی با استاندارد 80Plus Titanium از برند معتبر Delta است (پیکربندی ۶+۶ افزونه). نکته جذاب مهندسی این است که این پاورها به طور همزمان برق ۱۲ ولت برای قطعات استاندارد سرور و برق ۵۴ ولت برای برد گرافیکهای بلکول را تامین میکنند و مجموعاً ۳۶ کیلووات ظرفیت دارند.
معماری مادربرد، عملکرد و مصرف انرژی

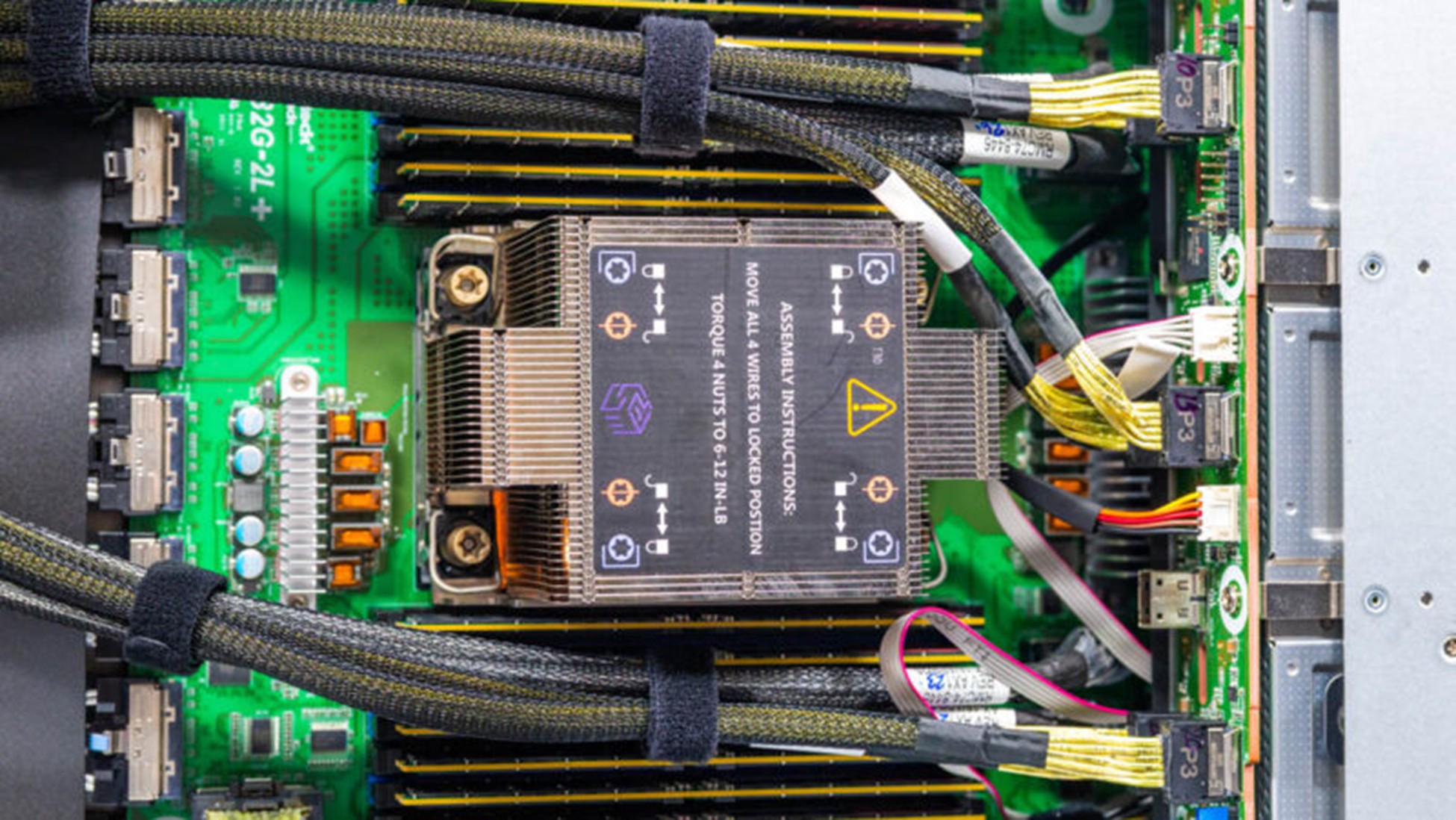

مادربرد استفاده شده در این سرور کاملاً سفارشی طراحی شده است. استفاده گسترده از کانکتورهای MCIO به جای درگاههای سنتی PCIe، یکپارچگی سیگنال را در فواصل طولانیتر داخل این شاسی بزرگ حفظ میکند.

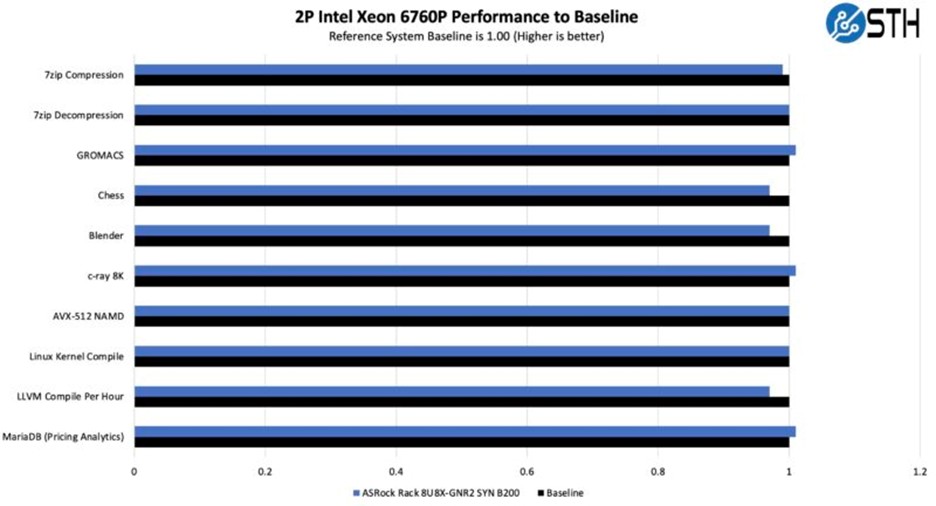

از نظر عملکرد، گرافیکهای B200 با اختصاص ۱۰۰۰ وات توان به ازای هر پردازنده، نتایجی خیرهکننده ثبت میکنند و سیستم خنککننده هوایی دستگاه به خوبی از پس دفع ۸۰۰۰ وات حرارت بخش گرافیک برآمده است.
در بحث مصرف انرژی، سرور در حالت بیکار (Idle) همراه با کارتهای شبکه حدود ۲.۹ کیلووات مصرف دارد. در زیر بار پردازشی شدید (Max Load)، این رقم به ۱۲.۵ کیلووات میرسد. به همین دلیل رکهای میزبان چنین سیستمهایی باید زیرساخت برق صنعتی بسیار قدرتمندی داشته باشند.
تحلیل تخصصی آلفاتک: چشمانداز سرمایهگذاری در زیرساخت AI
سرور ASRock Rack 8U8X-GNR2 SYN B200 نمایانگر بلوغ تکاملی در طراحی سختافزار دیتاسنترهاست. ترکیب معماری PCH-less پردازندههای زئون ۶ اینتل و استفاده وسیع از کابلکشی MCIO، باعث حذف کامل گلوگاههای ارتباطی میان پردازنده مرکزی و پردازندههای گرافیکی شده است.
با وجود پهنای باند شبکهای فراتر از ۴ ترابیت بر ثانیه (مجموع کارتهای ConnectX-7) و بیش از ۱.۴ ترابایت حافظه HBM3e، این سرور پتانسیل پردازشی معادل چندین رک از سرورهای نسل قبل را در تنها ۸ یونیت فضا ارائه میدهد. برای شرکتها و دیتاسنترهایی که روی توسعه مدلهای زبانی بزرگ (LLM) و هوش مصنوعی مولد سرمایهگذاری میکنند، طراحی ماژولار و مبتنی بر ریلهای استاندارد این سرور، هزینههای نگهداری (OPEX) را در بلندمدت به شدت کاهش میدهد و آن را به یک انتخاب استراتژیک و بیرقیب تبدیل میکند.
