مهندسی دوباره پخش‌کننده حرارت (IHS) با دستگاه CNC

طراحی پیچیده چیپلت در معماری Zen 5 چالش‌های حرارتی متفاوتی ایجاد می‌کند. تیم Geekerwan برای غلبه بر این مشکل، پخش‌کننده حرارت اصلی را با قطعه‌ای جدید جایگزین کرد. آن‌ها با دستگاه CNC، میکروکانال‌های S-شکل را مستقیماً روی IHS حکاکی کردند. این کار سطح تماس مایع خنک‌کننده با منبع حرارت را به شدت افزایش داد.

طبق گزارش‌های تخصصی در وب‌سایت
Tom’s Hardware،
این بازطراحی مهندسی دفع حرارت را ۲۰ درصد بهبود بخشید. تیم فنی پس از شبیه‌سازی‌های متعدد، محدودیت روش‌های متداول را تایید کرد. آن‌ها انتقال حرارت مستقیم از سطح پردازنده را تنها راه مهار فرکانس‌های بالا دانستند.

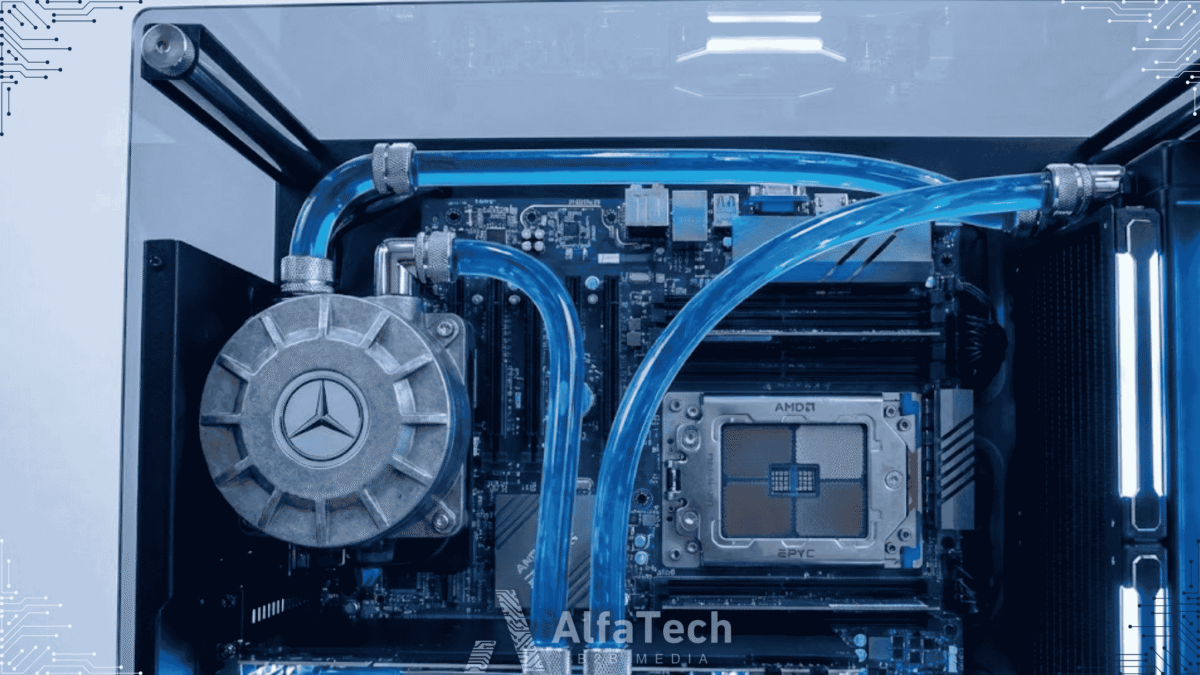

استفاده از پمپ‌های مرسدس بنز و چیلر صنعتی

متخصصان برای گردش مایع در این مدار پیچیده از قطعات خودرو استفاده کردند. این چیدمان دو پمپ آب ۵۰ واتی بوش را در بر می‌گیرد. این پمپ‌ها معمولاً در خودروهای مرسدس بنز و جیلی ایفای نقش می‌کنند. قدرت بالای این قطعات جریان پایدار مایع را در مخزن ۳۷ گالنی تضمین کرد. این سرعت بالا مانع از تجمع گرما در قلب پردازنده شد.

یک چیلر صنعتی نیز دمای مایع را به صفر درجه سلسیوس رساند. در ادامه،  کارایی این ترکیب مهندسی را مشاهده می‌کنیم. این سیستم حتی در توان‌های بالای ۱۰۰۰ وات، گرما را به سرعت دفع کرد. متخصصان این روش را جایگزین پایداری برای نیتروژن مایع معرفی کردند. این چیدمان پایداری لازم را برای بنچمارک‌های طولانی فراهم آورد.

تحلیل نتایج اورکلاک و پایداری در توان ۱۳۴۰ وات

نتایج این پروژه در زمان اجرای بنچمارک‌های سنگین شگفت‌انگیز بود. پردازنده در این حالت حدود ۱۳۴۰ وات انرژی مصرف کرد. با این حال، سیستم دست‌ساز دمای هسته‌ها را بین ۳۰ تا ۵۰ درجه حفظ کرد. این ثبات دمایی فرکانس پردازنده ۹۶ هسته‌ای را به ۵.۳ گیگاهرتز رساند. این عدد یک رکورد بزرگ برای محصولات ایستگاه کاری است.

مصرف توان کل سیستم در بالاترین سطح اورکلاک به ۱۶۳۴ وات رسید. چیلر صنعتی و پمپ‌های خودرویی بدون هیچ مشکلی حرارت را دفع کردند. این پروژه توانایی خلاقیت مهندسی در جابه‌جایی مرزها را ثابت کرد. متخصصان با قطعات موجود، عملکردی در سطح رکوردهای جهانی خلق کردند.

بررسی شاخص‌های عملکرد در Cinebench

این راهکار خنک‌سازی جهش بزرگی در امتیازات بنچمارک ایجاد کرد. سیستم در حالت استاندارد PBO امتیاز ۱۷۴,۱۳۷ را در Cinebench R23 ثبت کرد. پس از افزایش فرکانس به ۵.۳ گیگاهرتز، این امتیاز به ۲۰۵,۳۳۲ رسید. این رشد خیره‌کننده پتانسیل واقعی معماری Zen 5 را نشان داد. این قدرت تنها در صورت مهار صحیح حرارت آزاد می‌شود.

امتیاز Cinebench 2024 نیز به عدد ۱۰,۰۸۰ رسید. این رقم پردازنده مذکور را در صدر قطعات محاسباتی جهان قرار داد. مهار ۱۳۴۰ وات انرژی در دمای پایین، موفقیت این چیدمان را تایید کرد. ترکیب پمپ‌های بوش و چیلر صنعتی پاسخی قاطع به نیاز این غول سخت‌افزاری بود.

سوالات متداول (FAQ)

تحلیل آلفاتک

پروژه Geekerwan نشان داد که نوآوری در سخت‌افزار مرزی نمی‌شناسد. تحلیل ما در آلفاتک شکاف عمیق میان خنک‌کننده‌های بازار و نیاز پردازنده‌های جدید را تایید می‌کند. استفاده از قطعات مرسدس بنز برای یک پردازنده ۱۲ هزار دلاری، مسیر جدیدی در طراحی ایستگاه‌های کاری گشود. ما پیشنهاد می‌کنیم به جای افزایش صرف فرکانس، روی بازدهی حرارتی IHS تمرکز کنید. کلید پایداری در پردازش‌های سنگین، مدیریت دقیق نقاط داغ در سطح میکروسکوپی است.
