رونمایی غیررسمی اماسآی از پلتفرم AMD EPYC Venice در سرورهای خنککننده مایع

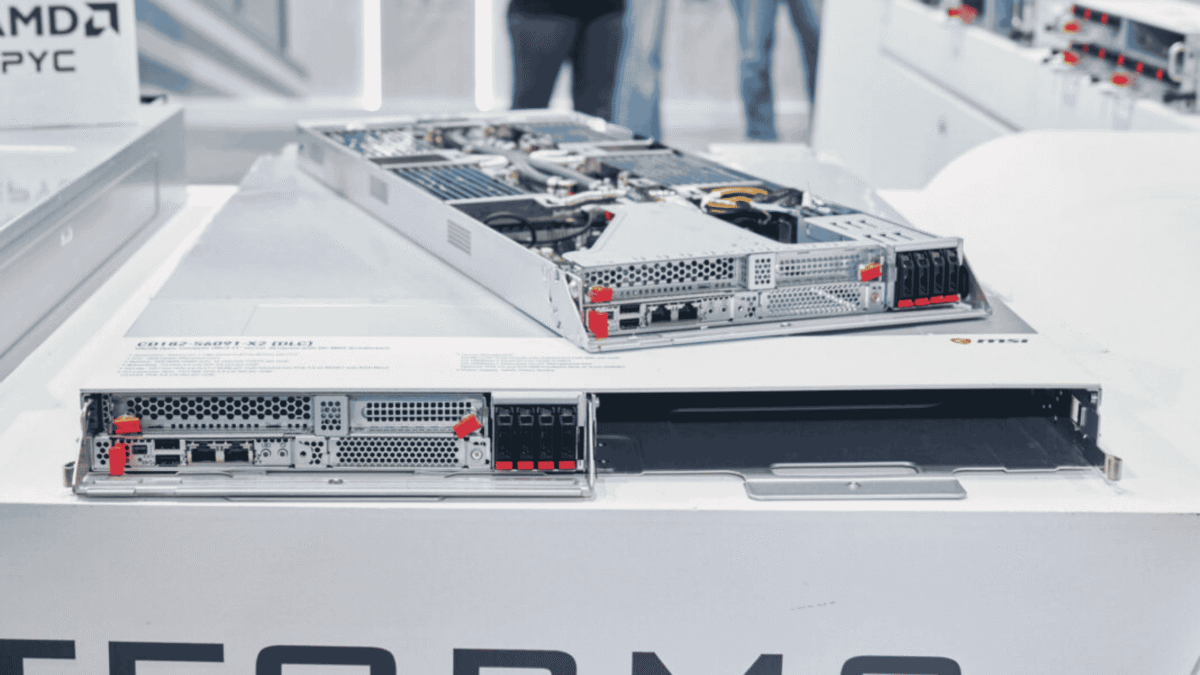

یکی از جذابترین اتفاقات نمایشگاه کامپیوتکس، مشاهده سختافزارهایی است که هنوز به صورت رسمی معرفی نشدهاند. در حالی که تولیدکنندگانی مانند اینتل، AMD و انویدیا تلاش میکنند تا پیش از رونمایی رسمی، اطلاعات محصولات خود را مخفی نگه دارند، شرکای سختافزاری آنها برای توسعه اکوسیستم ناچارند کار روی مادربردها و سرورهای جدید را زودتر آغاز کنند. در نمایشگاه امسال، شرکت اماسآی (MSI) با نمایش سرور مدل CD182-S6091-X2، نگاهی زودهنگام به پلتفرم نسل ششم AMD EPYC (با اسم رمز Venice) ارائه کرد.
- پلتفرم پردازشی: طراحی شده برای پردازندههای معرفینشده نسل ششم AMD EPYC موسوم به Venice.
- تراکم فوقالعاده: فرمفاکتور 1OU2N که امکان قرارگیری ۴ پردازنده در یک یونیت استاندارد OCPv3 را فراهم میکند.
- خنککننده پیشرفته: بهرهگیری از سیستم خنککننده مایع مستقیم (DLC) برای مهار حرارت پردازندهها و حافظههای ۱۶ کاناله.
- ارتقای زیرساختی: استفاده از باسبار ۴۸ ولت (بدون منبع تغذیه داخلی در شاسی) و پشتیبانی از PCIe Gen6.
معماری و طراحی نود سرور CD182-S6091-X2
سرور CD182-S6091-X2 که با پسوند DLC (مخفف Direct Liquid Cooling) شناخته میشود، یک گره پردازشی جاهطلبانه و دوسوکته است که برای نصب در محیطهایی با تراکم بسیار بالا طراحی شده است. این سرور با بهرهگیری از فرمفاکتور 1OU2N، دو نود مجزا را درون یک شاسی 1OU قرار میدهد. این طراحی به معنای قرارگیری چهار پردازنده غولپیکر AMD و مجموعهای کامل از حافظههای پرسرعت در یک واحد از استاندارد رک OCP v3 است.
| مشخصه | توضیحات |
|---|---|
| فرمفاکتور | 1OU2N (دو نود در یک شاسی استاندارد OCP v3) |
| پشتیبانی پردازنده | دوسوکته، مختص پلتفرم AMD EPYC نسل ششم (Venice) |
| حافظه | ۱۶ کانال DDR5 برای هر پردازنده (مجموعاً ۳۲ ماژول RDIMM در هر نود) |
| سیستم خنککننده | مایع مستقیم (DLC) با مدارهای مجزا برای پردازنده و حافظه |
| مدیریت سرور | تراشه نسل جدید ASPEED AST2700 BMC و دو پورت شبکه 1GbE |
| تامین انرژی | تغذیه از طریق باسبار ۴۸ ولت (بدون منبع تغذیه داخلی مستقل) |
سیستم خنککننده مایع مستقیم (DLC)؛ ضرورت نسل آینده
دستیابی به این سطح از تراکم محاسباتی، بدون استفاده از خنککننده مایع مستقیم غیرممکن است. اگرچه شرکت AMD هنوز توان حرارتی (TDP) پردازندههای Venice را اعلام نکرده است، اما با توجه به اینکه نسل پنجم پردازندههای این شرکت به مرز ۵۰۰ وات رسیدهاند و تعداد کانالهای حافظه در پلتفرم جدید به ۱۶ عدد افزایش یافته است، نیاز به خنککننده مایع بیش از پیش احساس میشود.

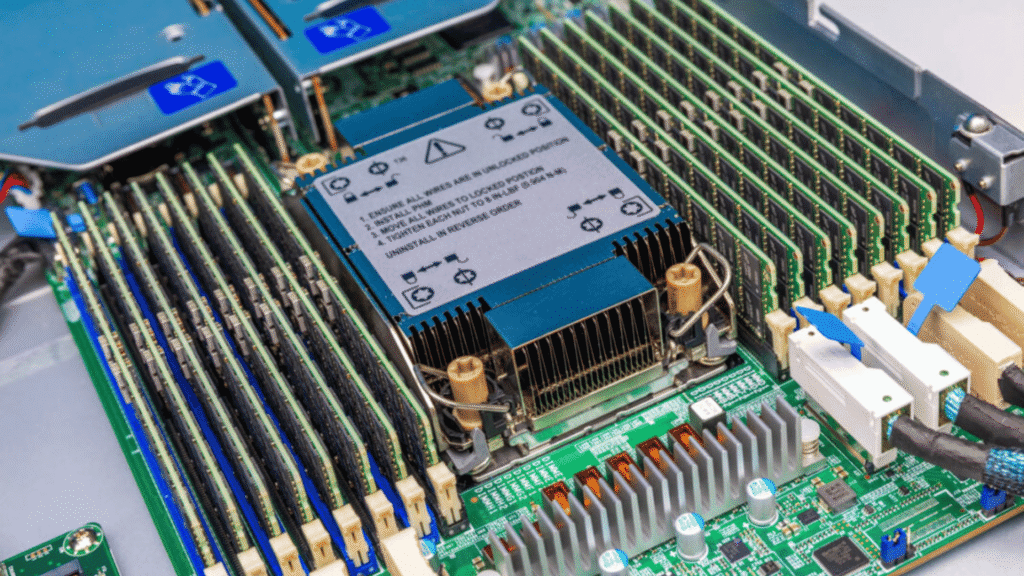

در طراحی اماسآی، پردازندهها در زیر صفحات خنککننده (Cold Plates) عظیم پنهان شدهاند. هر نود دوسوکته از یک مدار خنککننده مایع سری برای پردازندهها استفاده میکند. علاوه بر این، یک مدار مایع مجزا نیز برای خنکسازی حافظههای رم در نظر گرفته شده است؛ زیرا ۳۲ ماژول حافظه RDIMM در یک سرور، به تنهایی حرارت قابلتوجهی تولید میکنند. همچنین سیستم مجهز به مدارهای تشخیص نشتی مایع است تا امنیت سرور تضمین شود.
قابلیتهای توسعه شبکه و فضای ذخیرهسازی
با وجود فضای بسیار محدود، این طراحی امکان نصب کارتهای توسعه ضروری را فراهم کرده است. در بخش شبکه، هر نود دارای یک اسلات استاندارد OCP 3.0 است که با استفاده از مسیرهای ارتباطی PCIe Gen6 پردازندههای Venice، پهنای باند فوقالعادهای را ارائه میدهد. علاوه بر این، هر نود به دو اسلات PCIe شامل یک درگاه FHHL و یک HHHL مجهز شده که هر دو با سرعت کامل PCIe Gen6 x16 فعالیت میکنند.
در قسمت جلوی سیستم، چهار درگاه ذخیرهسازی E1.S قرار گرفته است. این درگاهها نیز بر پایه گذرگاه PCIe Gen6 طراحی شدهاند و سرور را برای استفاده از حافظههای SSD نسل آینده (مانند سری Micron 9650) کاملاً آماده کردهاند.
رک خنککننده مایع ORv3؛ زیرساختی برای پردازندههای Venice
شاسی اصلی این سرورها فاقد منبع تغذیه مستقل است. برق این سیستم از طریق یک باسبار ۴۸ ولت جریان مستقیم (48VDC) تامین میشود که علاوه بر صرفهجویی در فضای داخلی، نصب و خارج کردن نودها را بسیار سریعتر میکند. برای میزبانی از این تجهیزات، اماسآی رک ۴۴ یونیتی ORv3 خود را نیز به نمایش گذاشت.
این رک ظرفیت میزبانی از ۲۸ سرور متراکم (شامل ۱۱۲ پردازنده Venice و ۱۷۹۲ ماژول حافظه) را داراست و میتواند تا ۱۰۰ کیلووات تجهیزات محاسباتی را در خود جای دهد. برای تامین انرژی و خنکسازی این رک عظیم، از دو شلف برق ۵۵ کیلوواتی ساخت Chicony و یک واحد توزیع مایع خنککننده (CDU) صد کیلوواتی ساخت Auras استفاده شده است که به مدار اصلی خنککننده مایع دیتاسنتر متصل میشود.
تحلیل اختصاصی آلفاتک: ورود به عصر PCIe Gen6 و DDR5 یکپارچه
پلتفرم Venice شرکت AMD نشاندهنده یک تغییر پارادایم در زیرساختهای سرور است. مهاجرت به گذرگاه PCIe Gen6، پهنای باند تجهیزات شبکه و ذخیرهسازی را نسبت به نسل قبل دو برابر میکند. از سوی دیگر، استفاده از باس حافظه ۱۰۲۴ بیتی (۱۶ کانال حافظه) در معماری Venice، گلوگاه انتقال داده بین پردازنده و رم را که در پردازشهای سنگین هوش مصنوعی و پایگاهداده بسیار شایع است، به حداقل میرساند.
رویکرد اماسآی در حذف منابع تغذیه داخلی و استفاده از باسبار ۴۸ ولت در رکهای OCP v3، استانداردی است که به سرعت در دیتاسنترهای فوقبزرگ (Hyperscale) فراگیر خواهد شد. این معماری نهتنها اتلاف انرژی را کاهش میدهد، بلکه همراه با سیستم خنککننده مایع (DLC)، بالاترین نرخ چگالی محاسباتی را به ازای هر متر مربع از فضای دیتاسنتر ارائه میدهد.
